鉄骨ＢＩＭソフトウェアすけるTON for Revit 積算オプション

積算オプションでできることは？

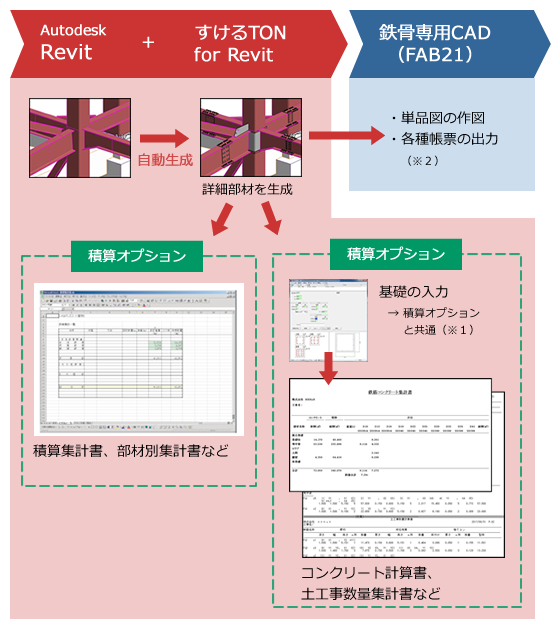

自動生成機能によって鉄骨の詳細部材を生成した後、主部材と詳細部材の重量を積算して帳票出力できます。この機能は、すけるTON for Revit上で操作します。
そのほかにも、すけるTON for Revit上で基礎の入力を行うことで、基礎の積算が可能になります。

※1.詳細図オプションを追加している場合、ここで入力した基礎を図面出力できるようになります。
※2.物件形状によっては、図面作成のために入力編集作業が必要となります。

出力帳票サンプル
積算する項目は、鋼材、ボルト、溶接長、塗装面積、耐火被覆、基礎(※)です。
エクセル形式の出力帳票も用意していますので、柔軟な利用が可能です。
  • 集計書
  • ＰＬ集計（サイズ優先）
  • ＰＬ集計（マーク優先）
  • ＰＬ集計（部位別）
  • ＰＬ集計（部品別）
  • 一部材毎集計書
  • 階別集計書
  • 部材階別集計書
  • 部材別集計書
  • 鉄骨集計表
  • 単価明細（EXCEL）

    		•
  • コンクリート計算書
  • 鉄筋計算書
  • 鉄筋コンクリート集計書
  • 土工事数量計算書
  • 土工事数量集計書
    		•
    ※基礎の積算を行うにはすけるTONで基礎を入力する必要があります。
    積算帳票出力の流れ
    ①自動生成機能により詳細部材を生成します。ここまではRevit上のアドインソフトで実行しています。
    ②次に一旦Revitを終了し、すけるTON for Revitを起動します。
    ③すけるTON for Revitの入力画面から基礎を入力します。ただし基礎の積算が不要な場合はこの操作は不要です。
    ④すけるTON for Revitの積算帳票画面から積算帳票を出力できます。

    ⑤さらに一歩進んだ利用方法として、先ほどすけるTON for Revitで入力した基礎を、Revit上に反映させることもできます。
    すけるTONからRevitへの基礎の反映には、Revitアドインソフト「FAB21 Link」を利用します。FAB21 Link は、カルテックのCADデータを、Revitへ3Dモデルとして生成するソフトウェアです。
    AUTODESK APP STORE にて無償公開しています。
    　⇒「FAB21 Link」の詳細情報ページ
