鉄骨専用CADFAB21 機能の紹介

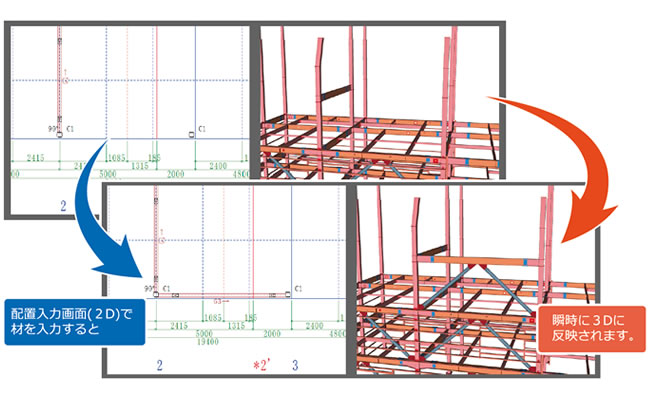

機能のポイント:リアルタイムで3D表示

配置入力画面(2D画面)で入力すると、瞬時に3Dビューワ画面に反映されます。3Dモデルを確認しながら入力することができます。

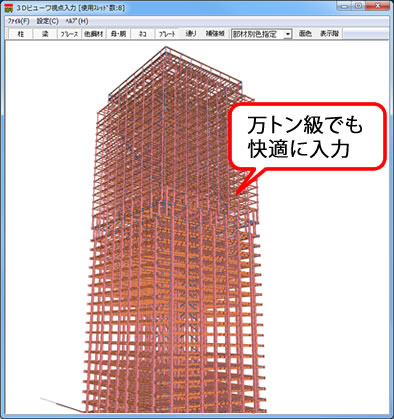

機能のポイント:大型物件でもストレスなく入力可能

物件サイズは無制限です。部材数や階、スパン数などの制限はありません。万トン級の物件でも上限を気にすることなく入力できます。
また、これまでのCADでは、入力物件の巨大化に伴いレスポンスが遅くなるのが一般的でしたが、
FAB21ではレスポンスは高速なままストレスなく入力することが可能です。

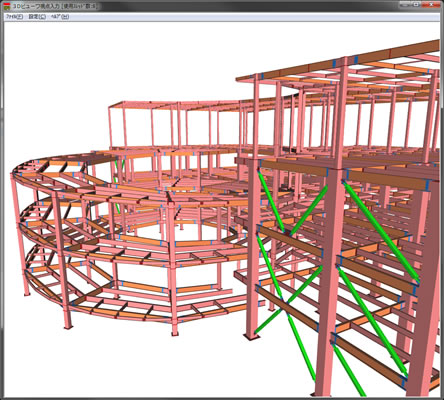

機能のポイント:複雑な形状も入力可能

階を跨ぐスロープ梁も認識でき、物流倉庫や立体駐車場などの複雑な形状も作成可能です。
また、3DソリッドモデルをIFCフォーマットで出力する事も可能です。

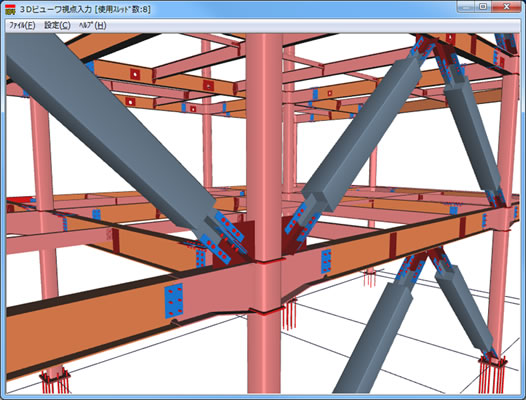

機能のポイント:十字断面ブレースにも対応

十字断面ブレースにも対応しています。

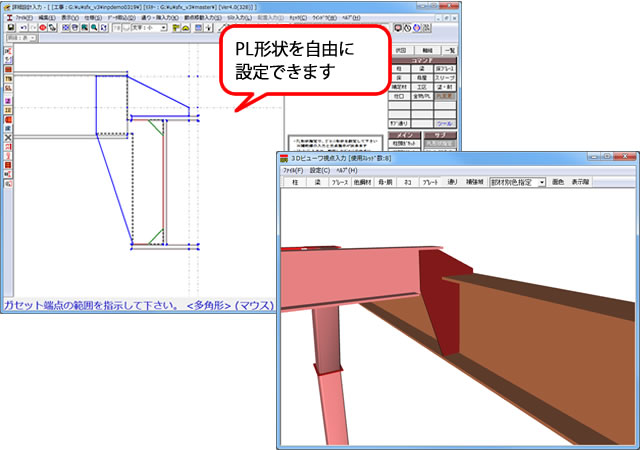

機能のポイント:ガセットプレートの自由形状設定

プレートの端点形状を変更するほか、スカーラップの入力や、溶接辺を指定することも可能です。

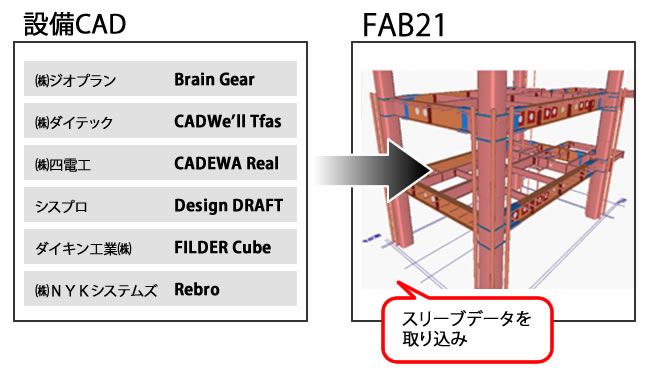

機能のポイント:設備CADと梁貫通孔情報の連携

設備CADで入力した梁貫通孔の情報を、CSVデータ経由で取り込むことができます。
取り込み後、FAB21で編集したデータをIFCで出力し、設備CAD側で読み込むことで、繰り返し検討することも可能になっています。

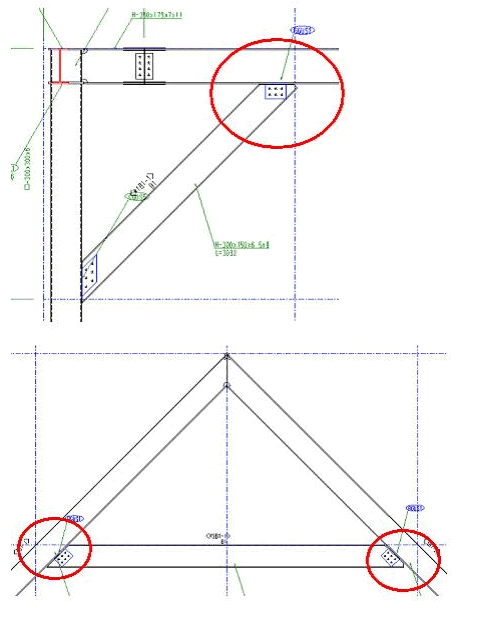

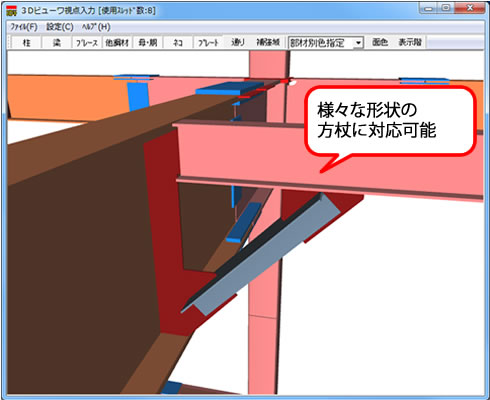

機能のポイント:様々な方杖形状にも対応

様々な形状の方杖に対応可能です。

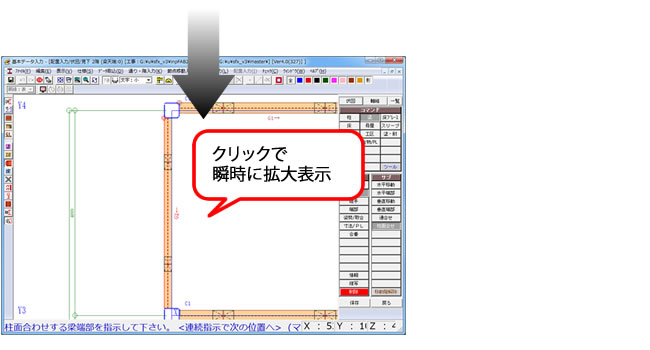

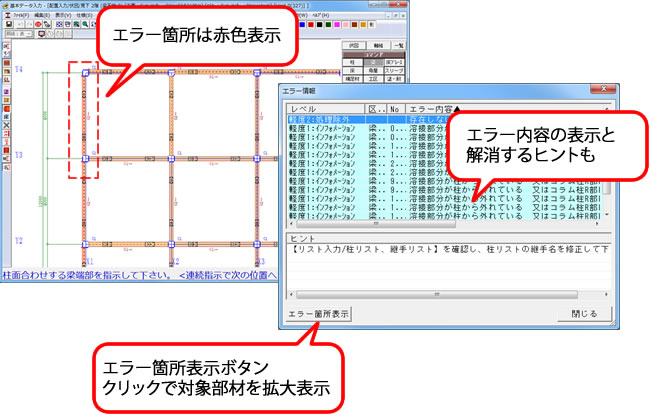

機能のポイント:分かりやすいエラー表示
分かりやすいエラー表示

エラー箇所を赤色で分かり易く表示します。
又エラー箇所をクリックすることにより、詳細なエラー情報を瞬時に確認できます。

分かりやすいエラー表示

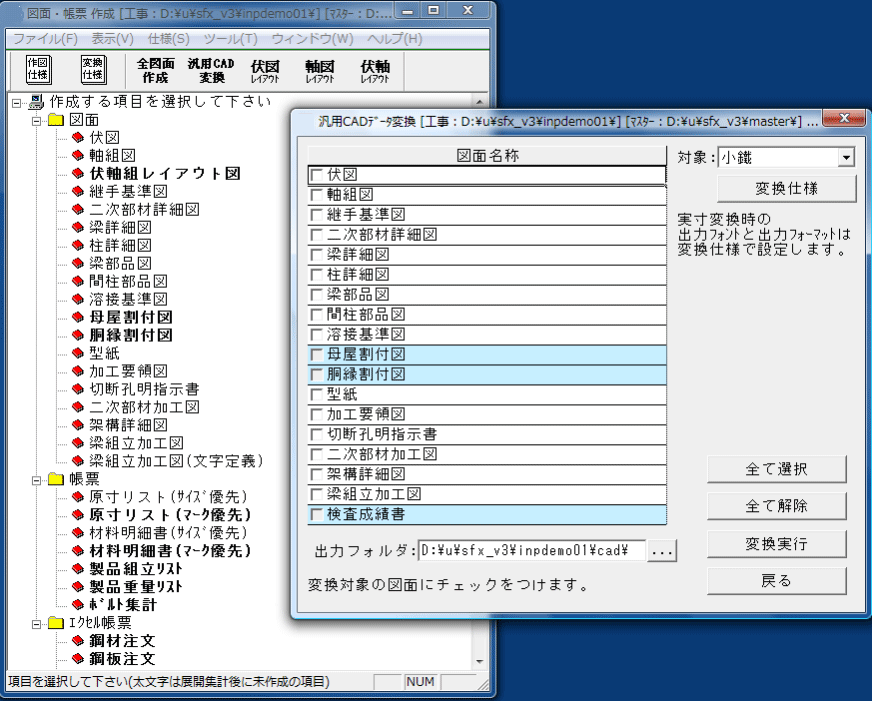

機能のポイント:データのエクスポート
データのエクスポート

エクセル形式での帳票作成。作成した図面をJWW,AutoCAD,実寸法師に出力可能。

機能のポイント:柔軟な入力

UNDO,REDO機能を搭載していますので 入力ミスを簡単に修正することができます。
また、部材配置の途中で通り、階、部材リストの 編集が可能です。

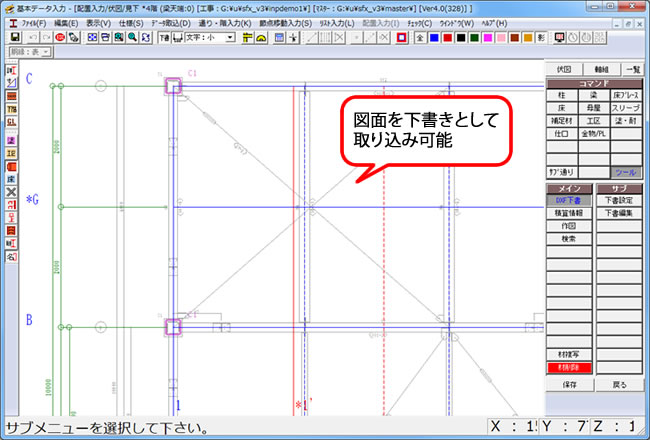

機能のポイント:図面データ取り込み

DXF,JWW等の形式で作成した図面を下書き図面として取り込むことができます。
今までに作成された図面を有効に活用できます。

機能のポイント:自動生成

寄棟ガセット、隅木上の母屋ネコ、ライナーを自動で生成します。

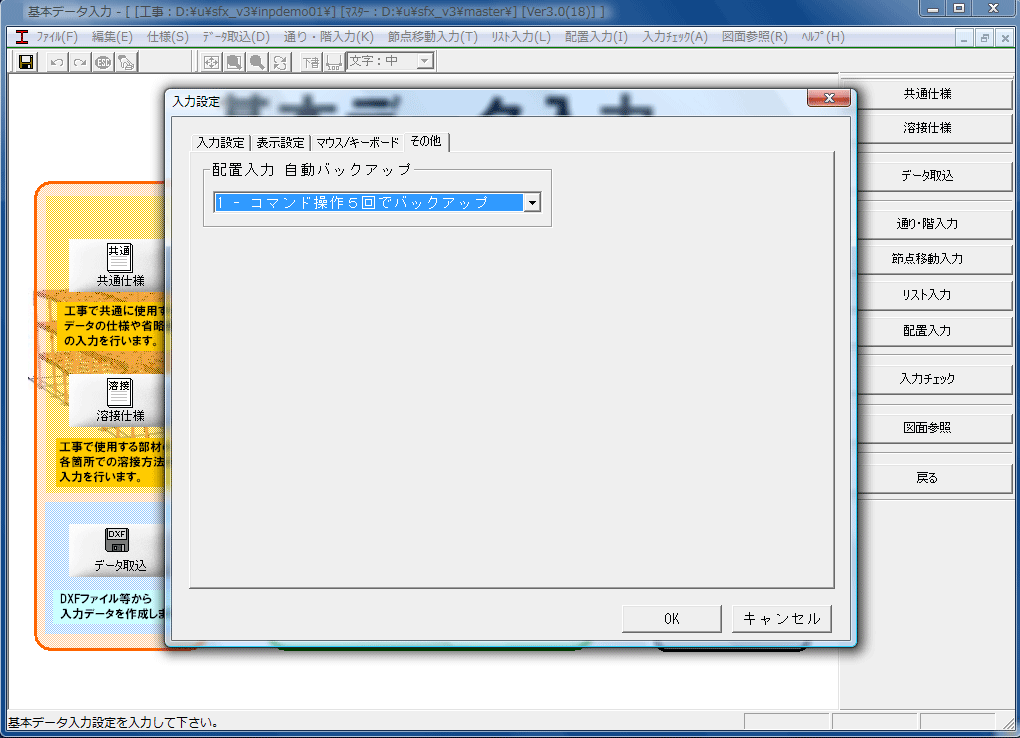

機能のポイント:自動バックアップ
自動バックアップ

指定した間隔でデータを自動保存しますので、停電など不測の事態が起こっても以前の状態に戻すことが可能です。

機能のポイント:入力補助

鋼材サイズの入力等ではサイズを順に入力していくことで絞込みが行えます。

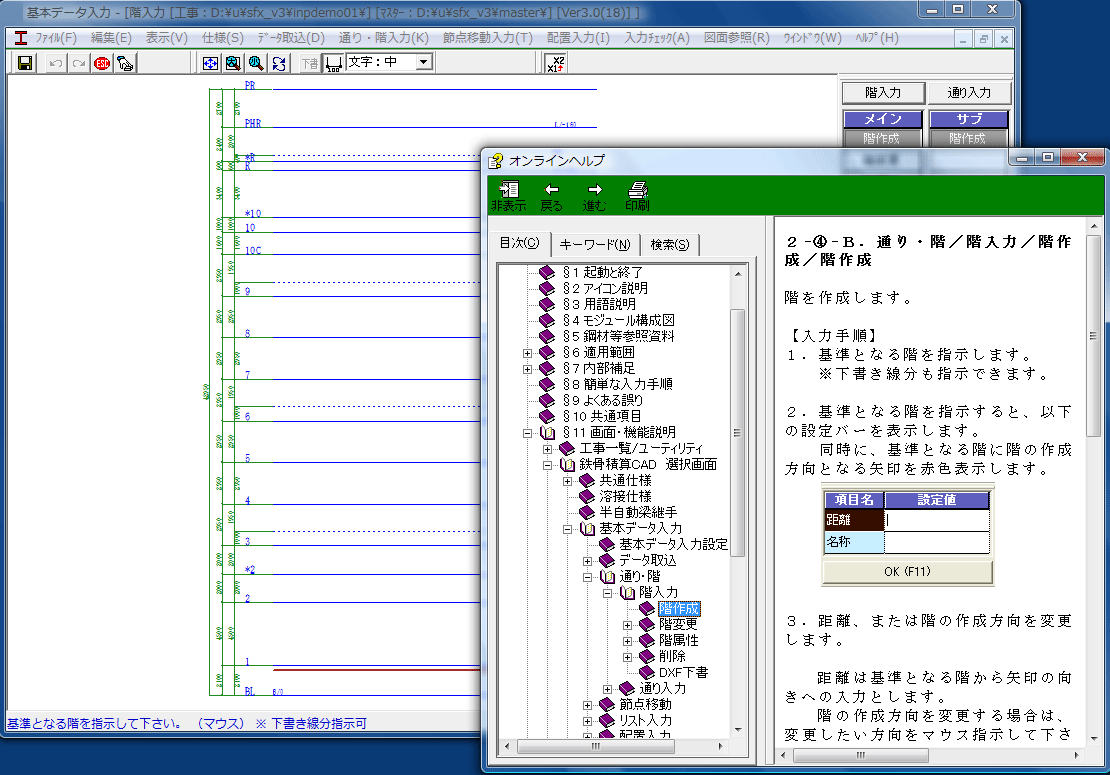

機能のポイント:状況に応じたヘルプ
状況に応じたヘルプ

操作している状態に応じてヘルプを表示します。ヘルプの中を探し回る煩わしさがありません。

機能のポイント:帳票・図面を自動作成

入力データから種々の図面、帳票を自動生成します。
帳票・図面のサンプルをご覧ください。

機能のポイント:梁小屋取合、梁フランジへ取合う梁へ対応
梁小屋取合、梁フランジヘ取合う梁へ対応

梁フランジへ取合うピン接合梁、トップPLへ取り合うピン接合梁 が作成できます。
ピン接合梁:跳出先端(片ピン片剛)の梁も作成できます。
