鉄骨専用CADFAB21 ３Ｄ金物 機能

ＰＬや鋼材を組み合わせたり、加工したりするだけで、３Ｄの部品を生成できます。作成した部品や金物は、配置入力で柱等に取り付け、図面化できます。
ＰＬファスナーのような複雑なものから、T型プレートやルーズ孔プレートといったシンプルなものまで幅広く利用できます。

※「鉄骨王Ⅱ」ではFAB21と同様に３D金物機能が利用可能です。
※「すけるＴＯＮ」では３D金物機能は利用可能ですが、金物加工図、金物部品図は出力できません。

⇒　大きい画像の一覧はこちら

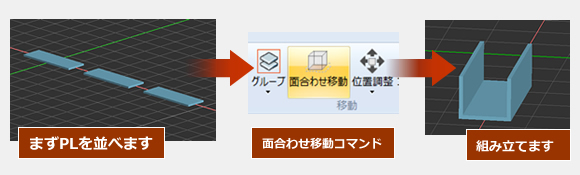

まずＰＬを配置し、そのＰＬとＰＬを「面合わせ移動」コマンドでくっつけるようにして組み立てます。
この操作が入力の基本となります。

---

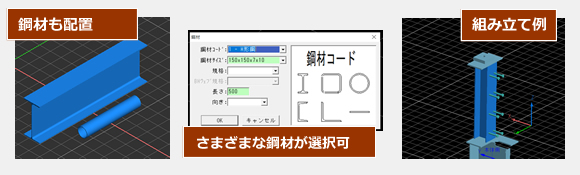

ＰＬだけでなく、FAB21で利用できる鋼材は全て材として利用できます。鋼材を加工し、ＰＬと組み合わせて作成します。
組み立て例はダウンロードできます。⇒ サンプルをダウンロードする

---

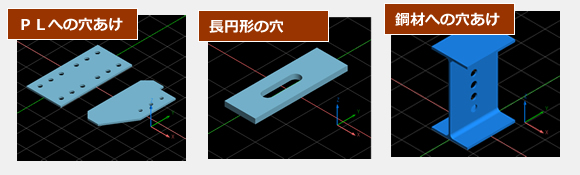

配置したＰＬや鋼材に対し、穿穴加工を行います。正円のほか長円形や、矩形、多角形形状の穴も加工できます。

---

リブを配置するため、まず基準部材を配置します。この例ではグレーの材が基準部材です。
※ 基準部材とは形状生成の参考のための材で、最終的な３Ｄの形状には含まれません。

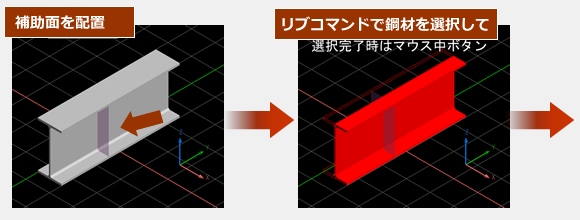

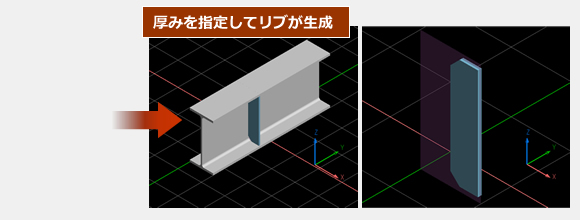

次に、補助面を作成します。つづけて「リブ」コマンドで鋼材を選択し、厚みを指定すると、鋼材に合わせた
リブの３Ｄ形状が作成できます。

---

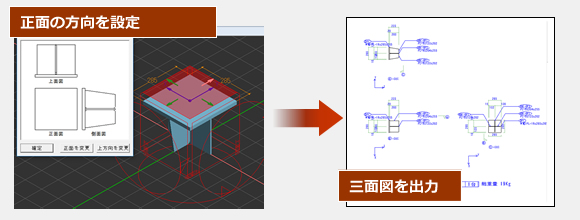

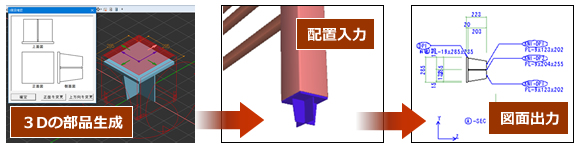

まずは「セクション図」コマンドで、正面の方向を指定します。金物マスタに保存した後、
配置入力にて、コマンドバーの 金物／ＰＬ → 個別金物 → 配置 を選択して配置します。
部品展開を実行し、図面・帳票作成画面を開き、金物加工図を選択すると、金物の全体図が出力されます。
⇒ [配置～出力手順]を詳しく見る

---

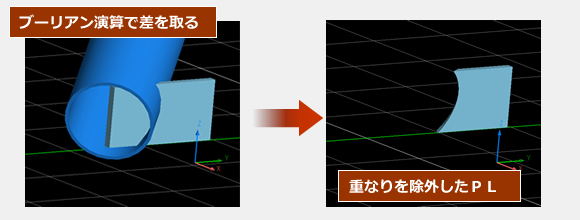

「ブーリアン演算：差」コマンドで、まずＰＬを選択し、次に切り取るソリッドとして鋼管を選択します。
すると、鋼管と重なっている部分がＰＬから除外されます。上記のケースでは、ＰＬは鋼管の内側部分と外側部分の
二つに分割されます。そして鋼管および内側部分を削除したのが上記のＰＬです。

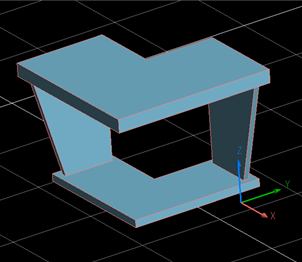

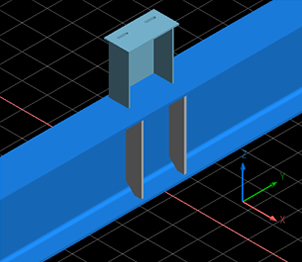

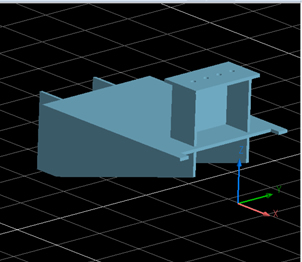

No.0001：サンプル（ＰＣファスナー）	No.0002：サンプル（ＰＣファスナー）

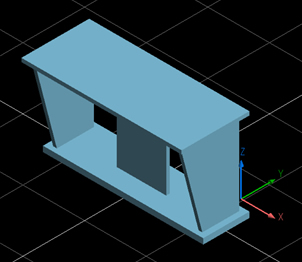

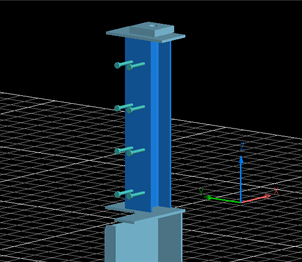

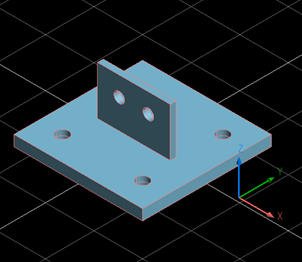

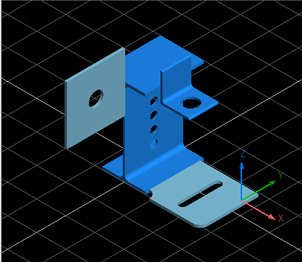

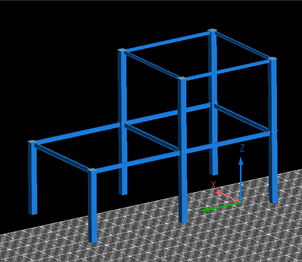

No.0003：サンプルＰＬ	No.0004：サンプル（構造体）

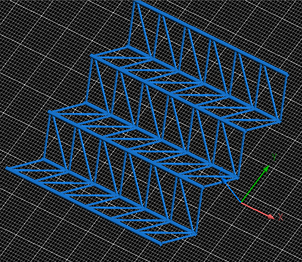

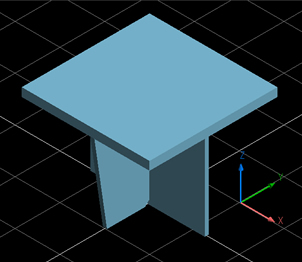

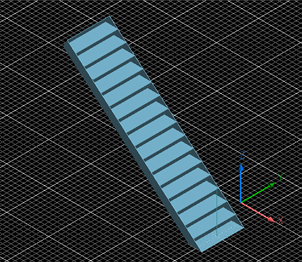

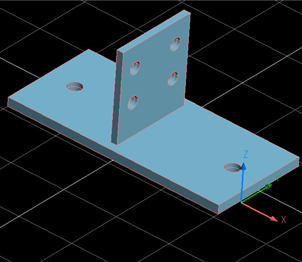

No.0005：サンプル（柱台座）	No.0006：サンプル（階段）

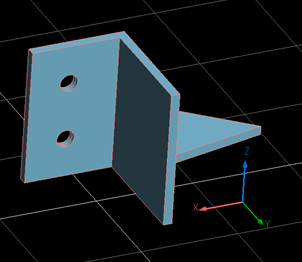

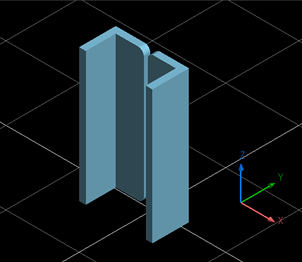

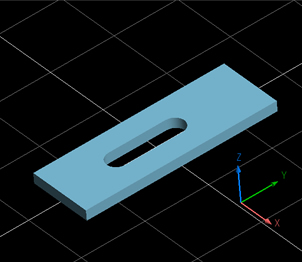

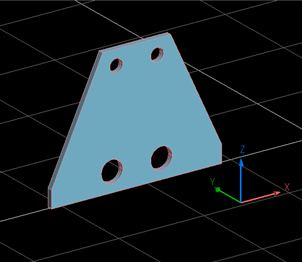

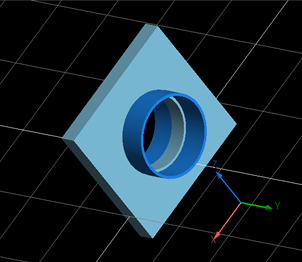

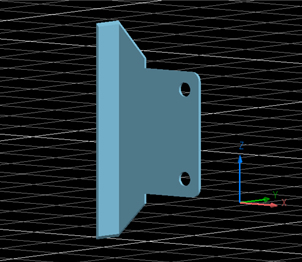

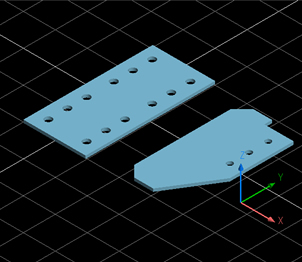

No.0007：サンプル（ルーズ穴ＰＬ）	No.0008：サンプル（穴あきＰＬ）
No.0009：サンプル	No.0010：サンプル（リブ）

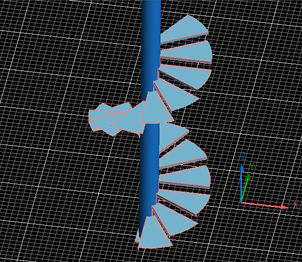

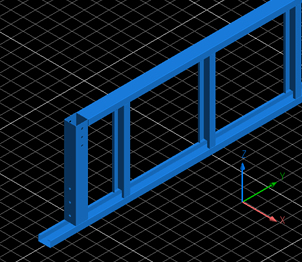

No.0011：サンプル（螺旋階段）	No.0012：サンプル
No.0013：サンプル	No.0014：サンプル
No.0015：サンプル	No.0016：サンプル

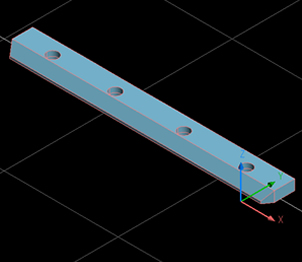

No.0017：サンプル	No.0018：サンプル

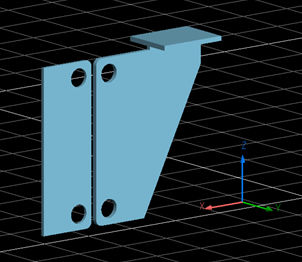

No.0019：サンプル	No.0020：サンプル
No.0021：サンプル	No.0022：サンプル

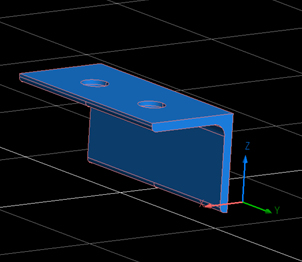

No.0023：サンプル	No.0024：サンプル

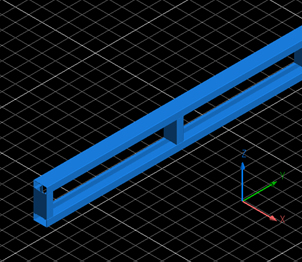

No.0025：サンプル
