Ｖ5.1主要機能追加
|
１ |
||
|
|
|
|
|
１ |
||
|
|
２ |
|
|
|
|
|
|
１ |
||
|
|
２ |
|
|
|
３ |
|
|
|
４ |
|
|
|
５ |
|
|
|
６ |
|
|
|
７ |
|
|
|
８ |
|
|
|
|
|
|
１ |
||
|
|
２ |
|
|
|
３ |
|
|
|
|
|
|
１ |
||
|
|
|
|
|
１ |
||
|
|
２ |
|
|
|
３ |
|
|
|
４ |
|
|
|
|
|

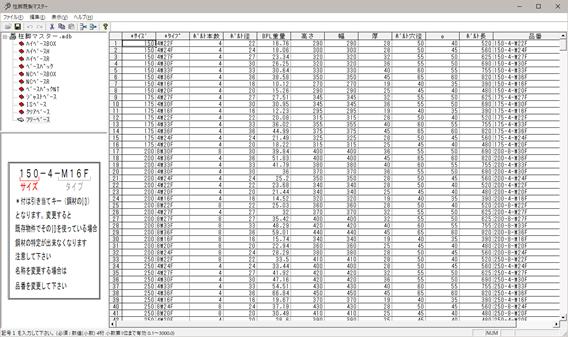

・[メンテナンス]-[柱脚既製品]
柱脚既製品マスターに[フリーベース]の項目を追加し、対応する既製品を
登録しました。

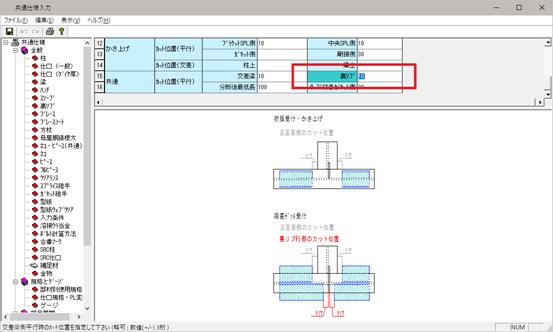

・[共通仕様]-[全般]-[補足材]-[共通]-[裏リブ]
補足材の交差梁分断の基準に、裏リブからの設定を追加しました。
段差デッキ受けの配置時に参照されます。

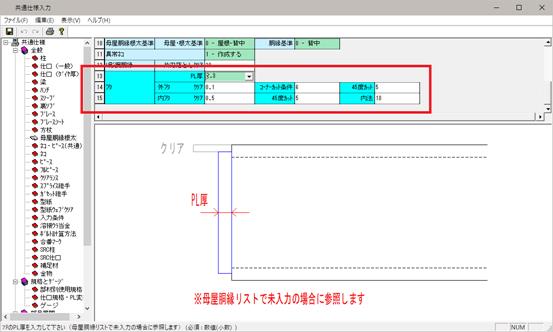

・[共通仕様]-[全般]-[母屋胴縁根太]-[フタ]

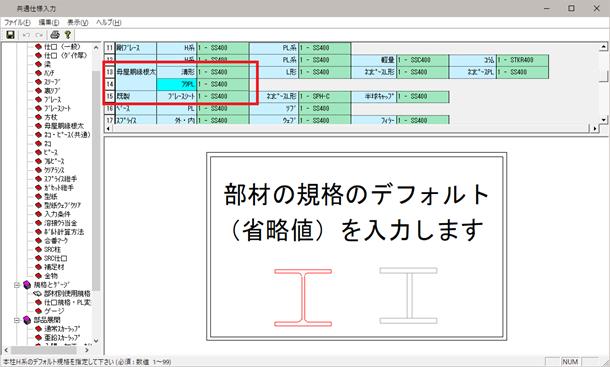

・[共通仕様]-[規格とゲージ]-[部材別使用規格]-[母屋胴縁根太]-[フタＰＬ]
母屋胴縁リストへのフタ設定追加に伴い、フタの共通設定を追加しました。
フタＰＬ厚は母屋胴縁リストで未入力時に参照されます。
形状・規格は常に共通仕様の設定を参照します。
・[配置入力]-[伏図]-[梁]-[姿勢/取合]-[小屋取り]
・[配置入力]-[軸組]-[梁]-[姿勢/取合]-[小屋取り]
横使いの姿勢での小梁の小屋取りに対応しました。

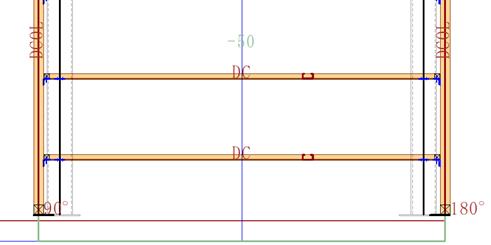

・[配置入力]-[軸組]-[胴縁]-[姿勢・取合]-[ベース回転]
胴縁の方向はそのままに、ベースのみ回転する機能を追加しました。

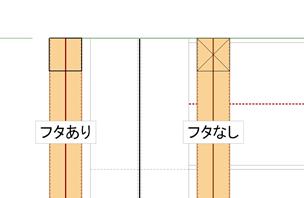

・[配置入力]-[伏図]-[母屋]-[母屋材]-[端部フタ]
・[配置入力]-[軸組]-[胴縁]-[胴縁材]-[端部フタ/BPL]
母屋胴縁リストで指定したフタＰＬの有無を切り替えるコマンドを追加しました。
胴縁の場合はベースＰＬ有無の切り替えも可能です。

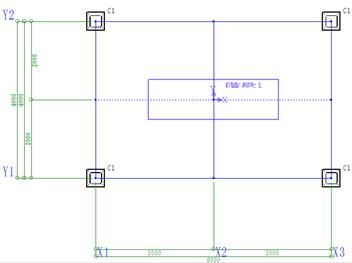

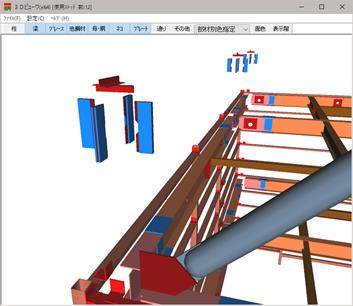

・[配置入力]-[伏図]-[ツール]-[IFC参照モデル]

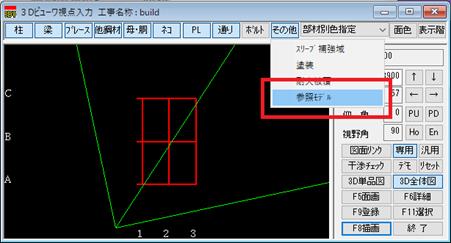

・[３Ｄ表示]-[その他]-[参照モデル]

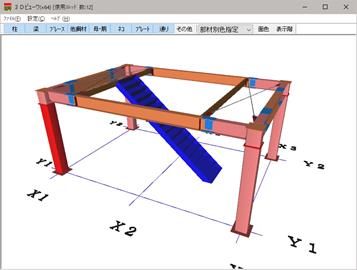

IFCファイルを取込み、参照モデルとして３Ｄ画面上に表示する
機能を追加しました。
表示した参照モデルは３Ｄ表示画面にも反映できます。

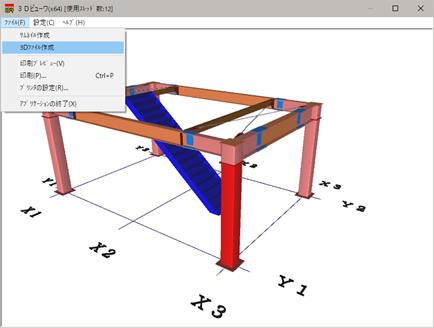

「３Ｄファイル作成」機能により、物件全体を１つのIFCファイルとして
出力することが可能です。

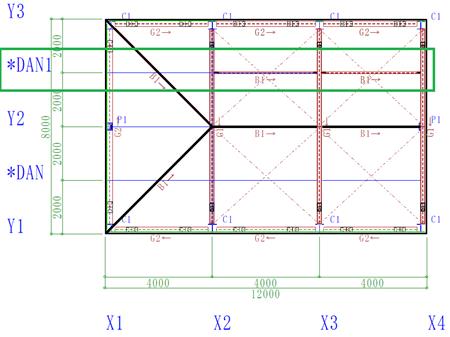

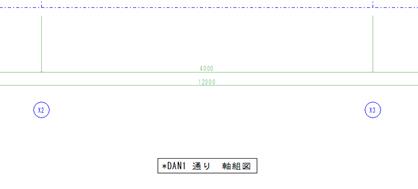

５．軸断面図面作図時に指定したサブ通りをダミー通りに変更する機能を追加
・[配置入力]-[伏図]-[ツール]-[作図]-[軸断面]

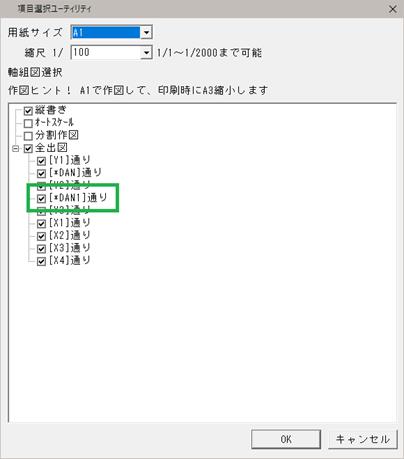

配置画面上で軸断面の作図が必要なサブ通りに名称を設定し、ダミー通りとして扱う
機能を追加しました。
ダミー通りとして設定した通りは部品展開後の図面作成でも作図対象になります。

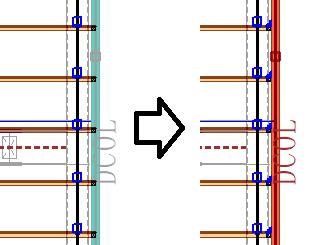

・[配置入力]-[軸組]-[胴縁]-[胴縁材]-[コーナー胴縁]

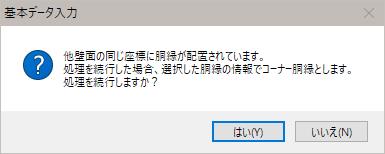

指示した縦胴縁に直交する壁面に、同じ縦胴縁を配置してコーナー胴縁とする
機能を追加しました。
※前バージョン以前の物件でコーナー胴縁として入力されている胴縁は
当コマンドで指定したものとは別に扱われ、次項の制限が
はたらかない場合があります。
改めて当コマンドで指定し、コーナー胴縁として再作成してご利用ください。
・[配置入力]-[軸組]-[胴縁]-[開口]-[外周入力]
・[配置入力]-[軸組]-[胴縁]-[開口]-[対角入力]
・[配置入力]-[軸組]-[胴縁]-[開口]-[開口変更]
・[配置入力]-[軸組]-[胴縁]-[開口]-[開口移動]
・[配置入力]-[軸組]-[胴縁]-[開口]-[削除]
・[配置入力]-[軸組]-[胴縁]-[胴縁材]-[削除]
・[配置入力]-[軸組]-[胴縁]-[合成・分断]-[合成]
・[配置入力]-[軸組]-[胴縁]-[合成・分断]-[継ネコ分断]
・[配置入力]-[軸組]-[胴縁]-[合成・分断]-[線分分断]
コーナー胴縁機能実装に伴い、各種コマンドのコーナー胴縁に関連する動作に
変更を加えました。

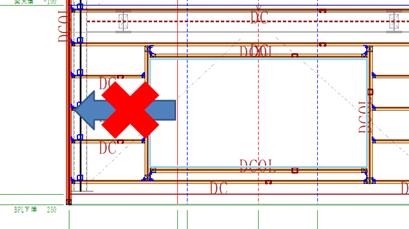

・[開口]関連
開口を作成・変更することによる、その通り以外のコーナー胴縁への影響を防ぐため
コーナー胴縁が関連する位置に対する操作を禁止しました。
・[胴縁]-[削除]
コーナー胴縁の片方を削除した時に、ペアとなっている別通りの胴縁を
同時に削除するよう変更しました。
・[合成・分断]関連
継ネコ分断はコーナー胴縁を対象としないように、合成と線分分断はコーナー胴縁を
選択できないよう変更しました。
８．溝形鋼、軽量リップ溝形鋼2本組母屋胴縁の横使い配置に対応
・[配置入力]-[伏図]-[母屋]-[姿勢/取合]-[横使い]
・[配置入力]-[軸組]-[胴縁]-[姿勢/取合]-[横使い]
母屋胴縁の横使い配置に、溝形鋼背中合わせ、軽量リップ溝形鋼背中合わせ、
軽量リップ溝形鋼抱き合わせが新たに対応しました。

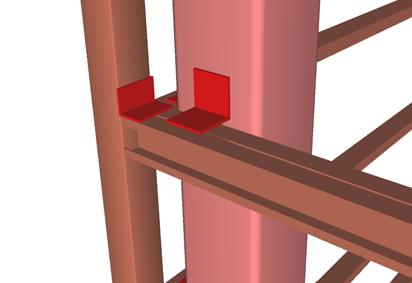

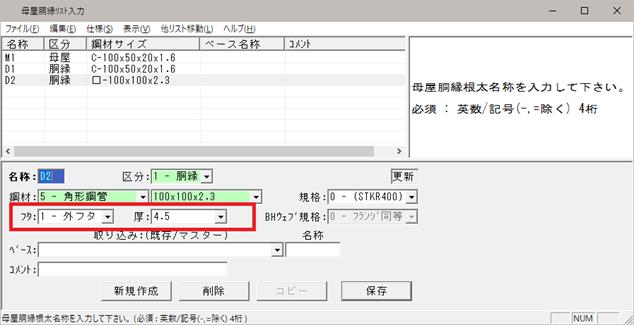

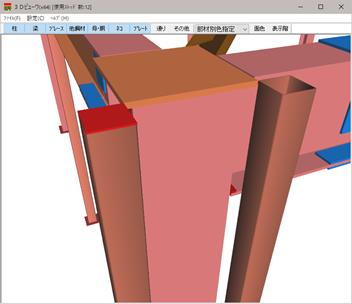

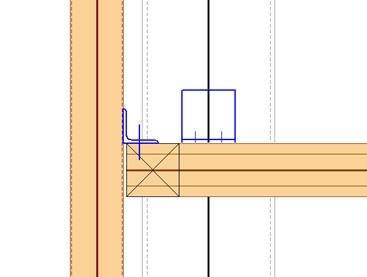

部材端部にフタＰＬを配置する設定を追加しました。
鋼管・角形鋼管には内フタの設定も可能です。
フタＰＬは両端に配置されますが、配置画面のコマンドで端部ごとに有無を指定できます。
ＰＬ厚の初期値、形状やＰＬ規格は共通仕様設定を参照します。

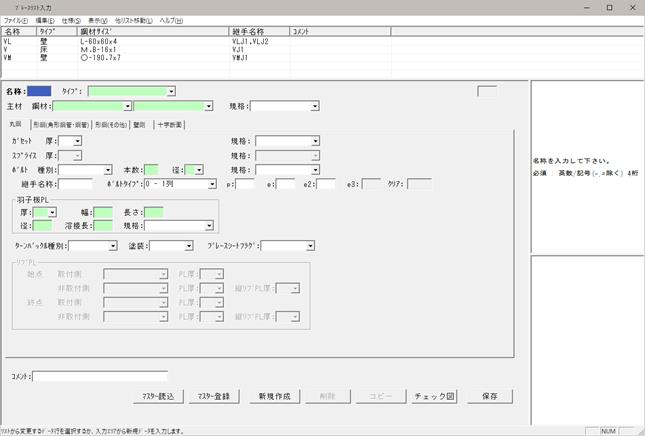

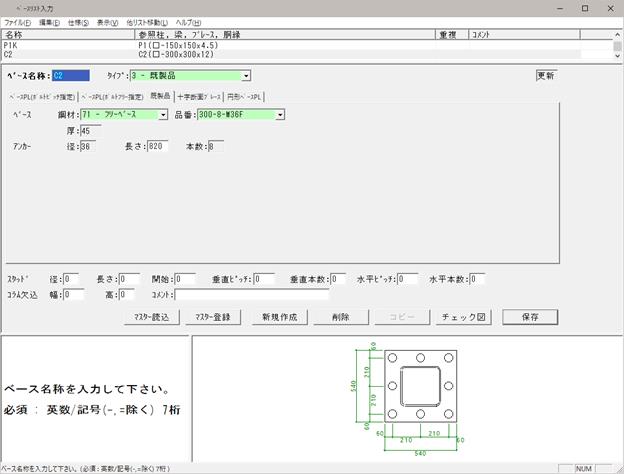

ベースリストの既製品タイプにフリーベースを追加しました。
視認性向上を目的として、ガイド図及びチェック図を画面右へ移動する
面構成変更を行いました。
これに伴い、前バージョンで変更した画面サイズや位置の情報を初期化致しますので
改めて利用しやすい形での調整をお願い致します。

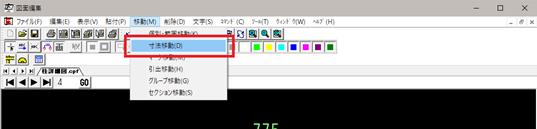

・[移動]-[寸法移動]

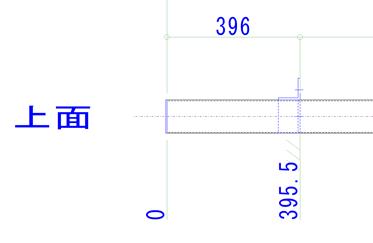

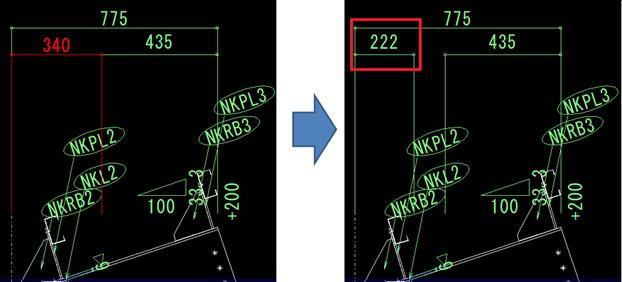

図面編集画面で寸法線幅を変更した際に、寸法値が連動して増減するようになりました。
・[３Ｄビューワ]
・[３Ｄ表示]

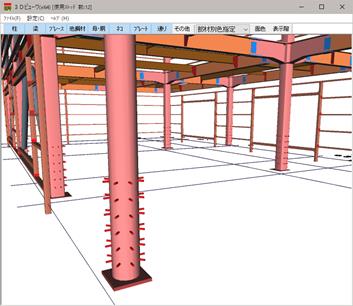

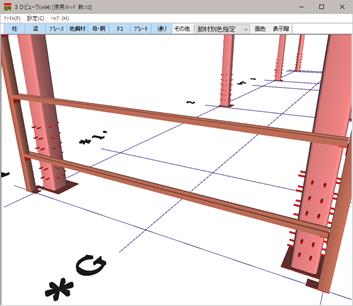

配置入力画面と３Ｄ作成の３Ｄ画面表示に柱脚スタッドの表現を追加しました。
・[３Ｄビューワ]
・[３Ｄ表示]

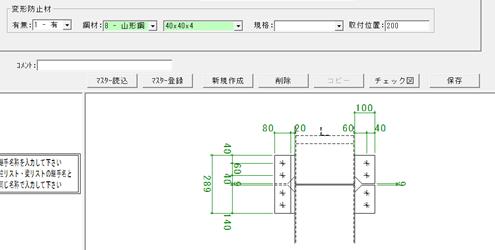

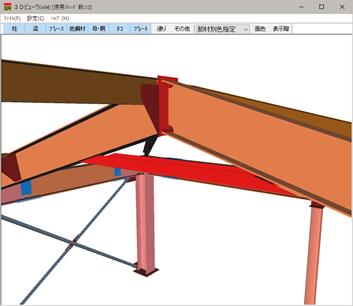

配置入力画面と３Ｄ作成の３Ｄ画面表示にエレクションピース継手変形防止材の
表現を追加しました。
・[３Ｄビューワ]
・[３Ｄ表示]

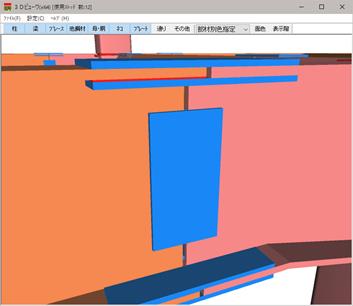

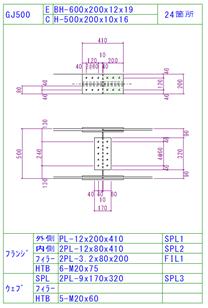

配置入力画面と３Ｄ作成の３Ｄ画面表示に継手フィラーＰＬの表現を追加しました。
・[３Ｄビューワ]
・[３Ｄ表示]

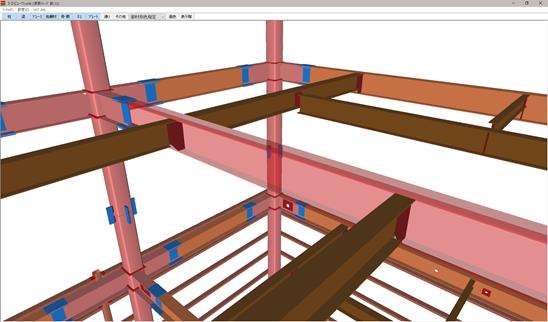

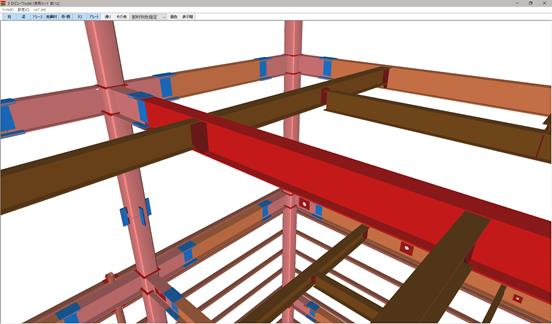

視認性向上をねらい、配置入力と３Ｄ作成の３Ｄ画面表示で
クリックした要素が半透明で表示されるよう変更しました。
※v5.0以前
