Ｖ5.0主要機能追加
|
１ |
||
|
|
２ |
|
|
|
３ |
|
|
|
４ |
|
|
|
５ |
|
|
|
６ |
|
|
|
７ |
|
|
|
８ |
|
|
|
|
|
|
１ |
||
|
|
２ |
|
|
|
３ |
|
|
|
４ |
|
|
|
５ |
|
|
|
|
|
|
１ |
||
|
|
２ |
|
|
|
３ |
|
|
|
４ |
|
|
|
５ |
|
|
|
６ |
|
|
|
|
|
|
１ |
||
|
|
２ |
|
|
|
３ |
|
|
|
４ |
|
|
|
５ |
|
|
|
６ |
|
|
|
７ |
|
|
|
|
|
|
１ |
||
|
|
２ |
|
|
|
３ |
|
|
|
４ |
|
|
|
５ |
|
|
|
|
|
|
１ |
||
|
|
|
|

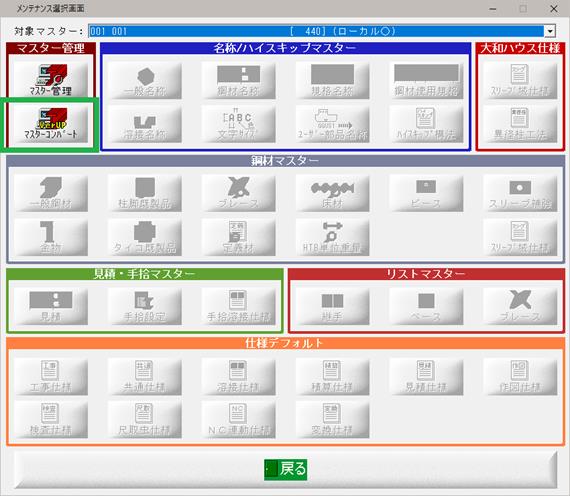

・[メンテナンス]-[マスターコンバート]
従来は直前のバージョンでのみ、マスターコンバートによる設定の引継ぎが
可能でしたが、バージョン４．４以降のマスターデータは全て
引継ぎができるようになりました

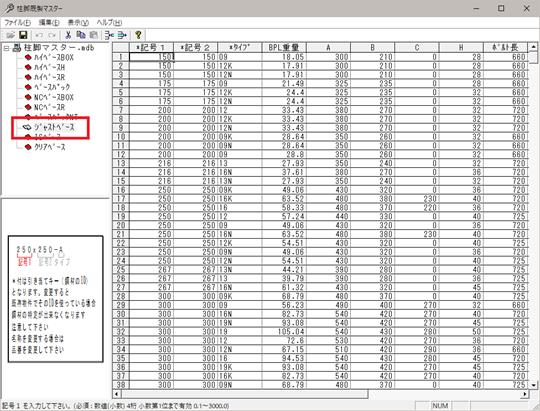

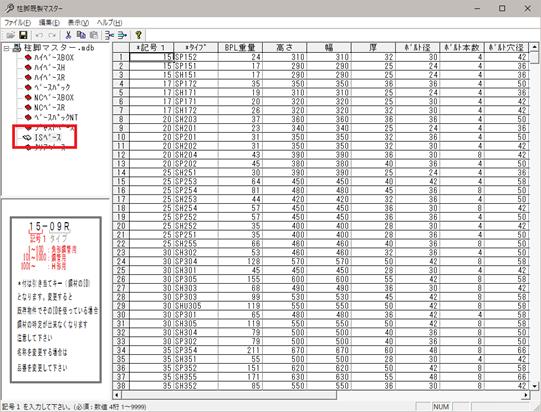

・[メンテナンス]-[柱脚既製品]
既存情報の修正とジャストベースⅡ型およびⅡ型Ｎの追加を行いました。
・[メンテナンス]-[柱脚既製品]
ＳＨＵタイプのうち、古い情報を削除しました。

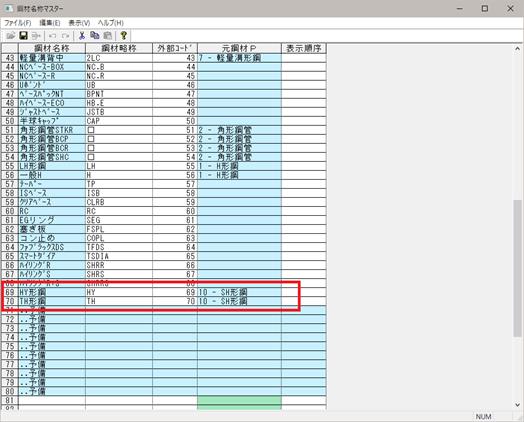

・[メンテナンス]-[鋼材名称]
ＳＨ型鋼の派生として追加しました。このためＳＨ型鋼が使用できるリストで
同様に使用できるようになりました。

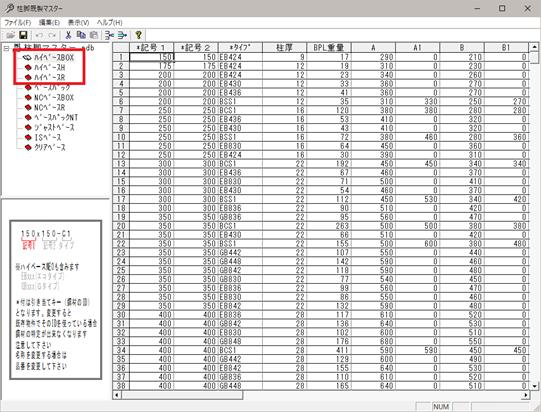

・[メンテナンス]-[柱脚既製品]
Ｃ１タイプ、Ｓ１タイプなどの古いハイベース情報を削除しました。

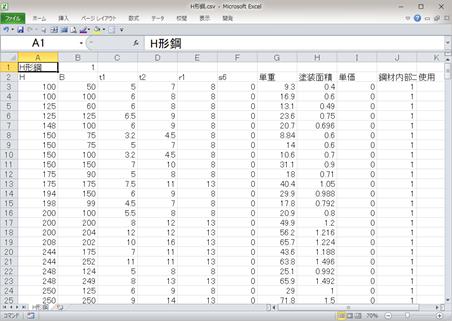

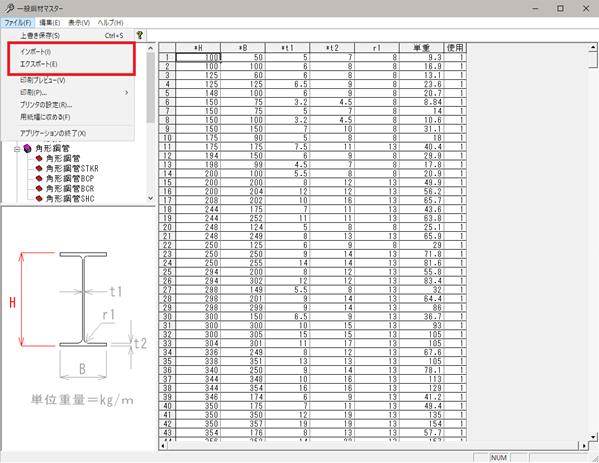

・[メンテナンス]-[一般鋼材明細]
・[工事別鋼材マスタ]
鋼材マスター内容をＣＳＶ形式で出力、入力できます。
工事別鋼材マスタでも利用可能なため、マスター間あるいは物件間で
鋼材情報の共有が可能になりました。

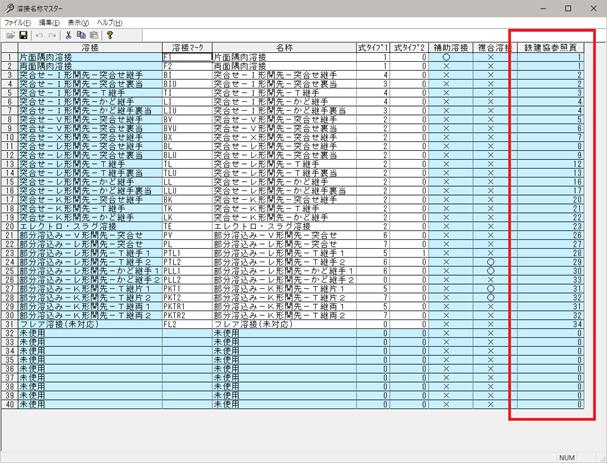

・[メンテナンス]-[溶接名称]
各溶接手法について鉄骨溶接延長換算表での参照ページ情報を更新しました。

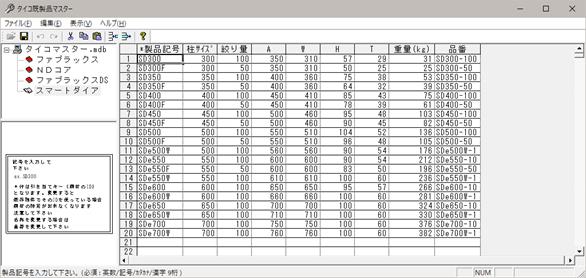

・[メンテナンス]-[タイコ既製品]
品番入力制限を変更し、一部品番を修正しました。

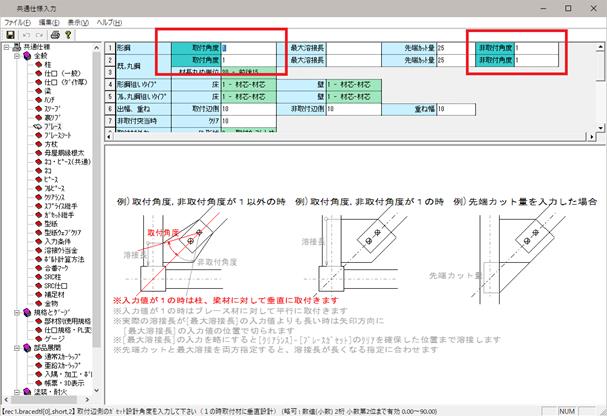

・[共通仕様]-[全般]-[ブレース]-[型鋼]-[取付角度]
・[共通仕様]-[全般]-[ブレース]-[型鋼]-[非取付角度]
・[共通仕様]-[全般]-[ブレース]-[ﾌﾙ,丸鋼]-[取付角度]
・[共通仕様]-[全般]-[ブレース]-[ﾌﾙ,丸鋼]-[非取付角度]
・[共通仕様]-[全般]-[ブレース]-[ｺﾝ,丸鋼]-[取付角度]
・[共通仕様]-[全般]-[ブレース]-[ｺﾝ,丸鋼]-[非取付角度]

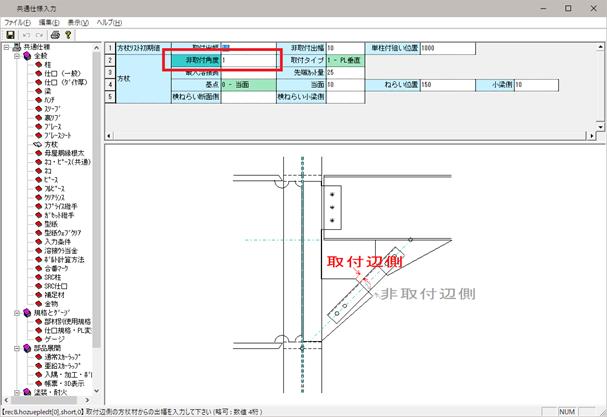

・[共通仕様]-[全般]-[方杖]-[方杖]-[非取付角度]
小数点第一位までの入力が可能になりました。

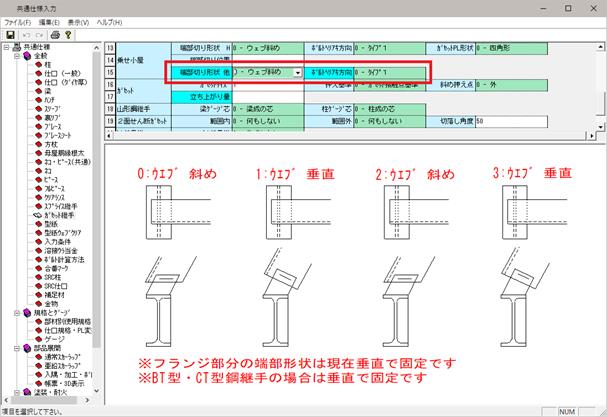

・[共通仕様]-[全般]-[ｶﾞｾｯﾄ継手]-[乗せ小屋]-[端部切り形状 他]
・[共通仕様]-[全般]-[ｶﾞｾｯﾄ継手]-[乗せ小屋]-[ボルトヘリアキ方向]
小屋取り指定コマンドのＨ形鋼以外への対応に伴い、形状設定を追加しました。

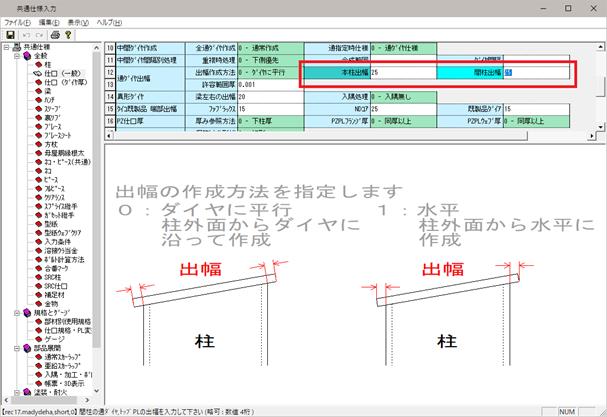

・[共通仕様]-[全般]-[仕口（一般）]-[通ダイヤ出幅]-[間柱出幅]
物件全体の出幅設定を本柱と間柱で別に設定できるようにするため、従来の出幅を
本柱出幅とし、間柱出幅の設定を追加しました。

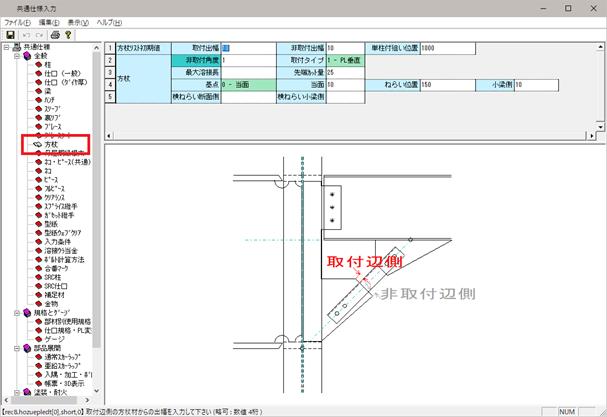

・[共通仕様]-[全般]-[方杖]
方杖リスト入力追加に伴い、ブレースに纏められていた方杖設定を別項目として
分けました

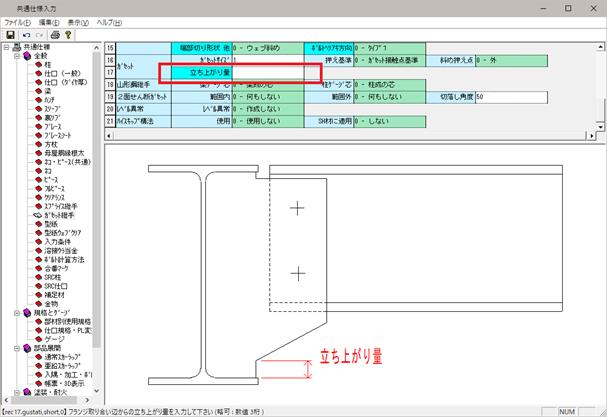

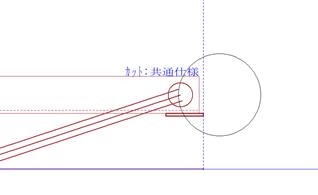

・[共通仕様]-[全般]-[ガセット継手]-[ガセット]-[立ち上がり量]
刃落しガセットＰＬの形状に、フランジからの立ち上がりを加味する設定を
追加しました

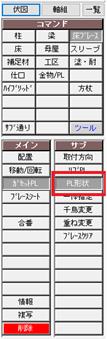

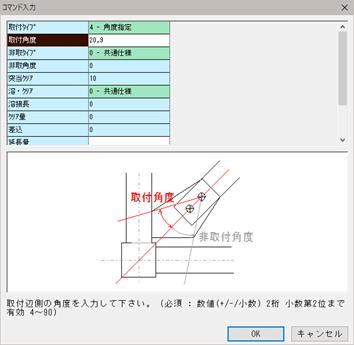

・[配置入力]-[伏図]-[床ブレース]-[ガセットＰＬ]-[ＰＬ形状]
・[配置入力]-[軸組]-[壁ブレース]-[ガセットＰＬ]-[ＰＬ形状]
取付角度、非取付角度で小数点第一位までの入力が可能になりました。

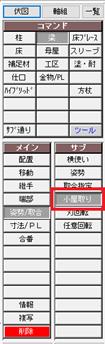

・[配置入力]-[伏図]-[梁]-[姿勢/取合]-[小屋取り]
・[配置入力]-[軸組]-[梁]-[姿勢/取合]-[小屋取り]

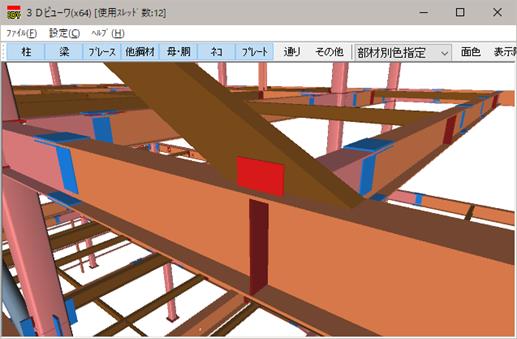

山形鋼や溝形鋼等Ｈ形鋼以外の小梁で、小屋取り指定の入力が可能になりました。

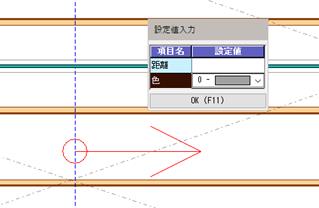

・[配置入力]-[編集]-[補助線]-[平行補助線]
・[配置入力]-[編集]-[補助線]-[分割補助線]
補助線の作成時点で任意の色を指定できるようになりました。

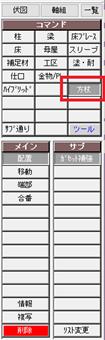

・[配置入力]-[伏図]-[方杖]
方杖リスト入力追加に伴い、床ブレースに含まれていた方杖を個別のコマンドとして
追加しました。

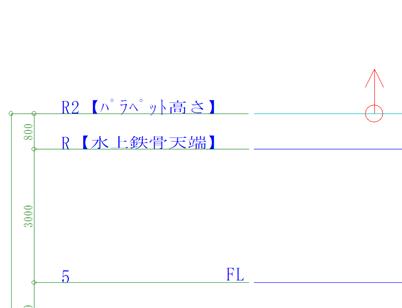

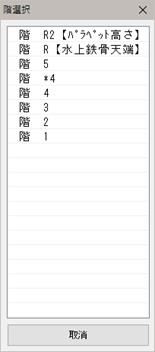

・[通り・階入力]-[階入力]-[階作成]-[階作成]
・[通り・階入力]-[階入力]-[階変更]-[名称変更]
階作成で階の名称以外にコメントを記入できるようになりました。

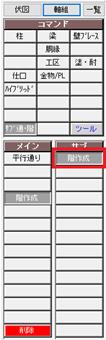

・[配置入力]-[軸組]-[サブ通・階]-[階作成]-[階作成]
・[配置入力]-[軸組]-[サブ通・階]-[削除]-[個別削除]
・[配置入力]-[軸組]-[サブ通・階]-[削除]-[サブ階削除]
配置入力画面でサブ階の入力ができるようになりました。
既存の個別削除コマンドでサブ通りと同じく削除できます。

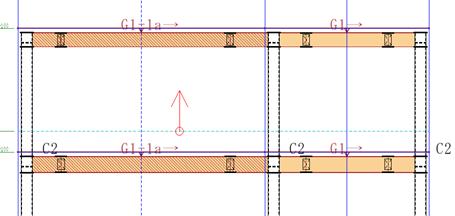

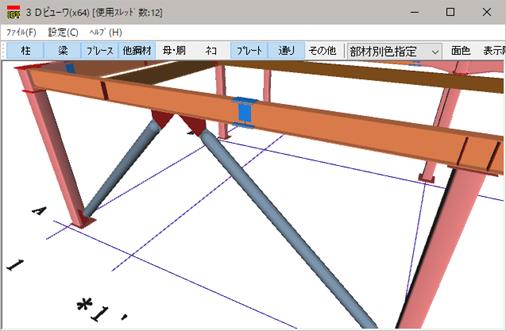

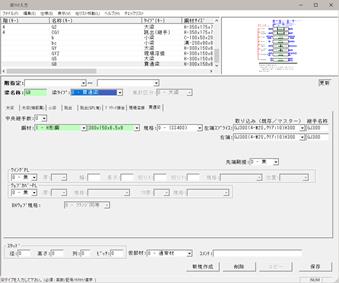

梁リスト入力に貫通梁タイプを追加しました。
本柱に勝つ形状、梁同士の先端をスプライス継手で繋ぐ形状の入力が可能です。
※梁の接続は貫通梁同士に限ります。他の梁タイプとの接続はできません。

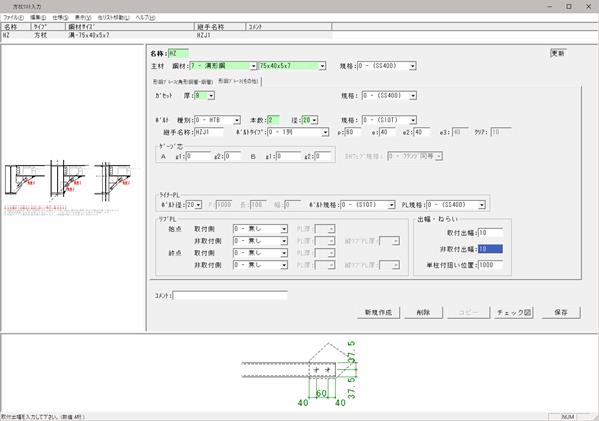

ブレースリスト入力に含まれていた方杖を個別のリストとして追加しました

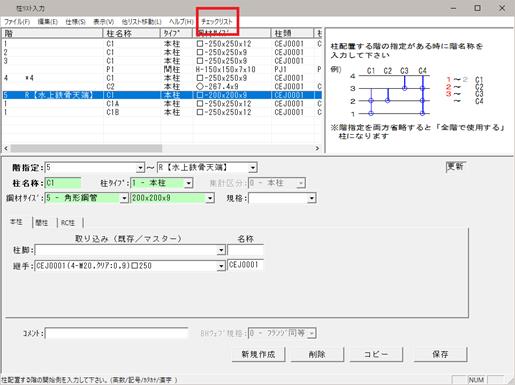

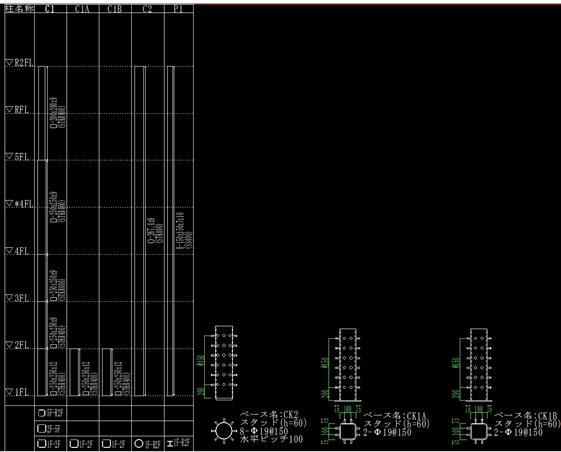

階指定入力のあるリスト（柱・梁・組み立て柱）について、階ごとのサイズを
確認するためのチェックリスト図面作図機能を追加しました。
各部材の使用範囲と階ごとのサイズ差を一覧で確認できます。

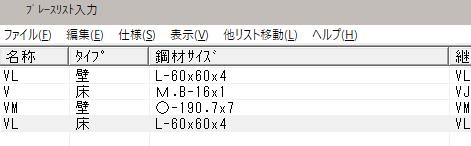

梁リストと同じように、柱リスト、ブレースリストでも同名別タイプの部材を
登録できるようになりました。

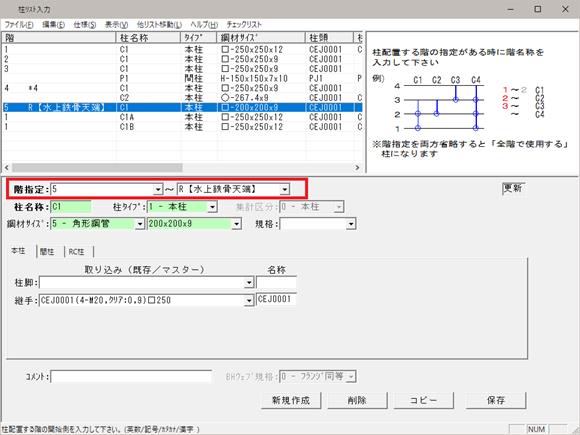

階指定入力のあるリスト（柱・梁・組み立て柱）について、階名の隣に
階コメント表示するように変更しました。
それに伴い画面レイアウトを変更しました。

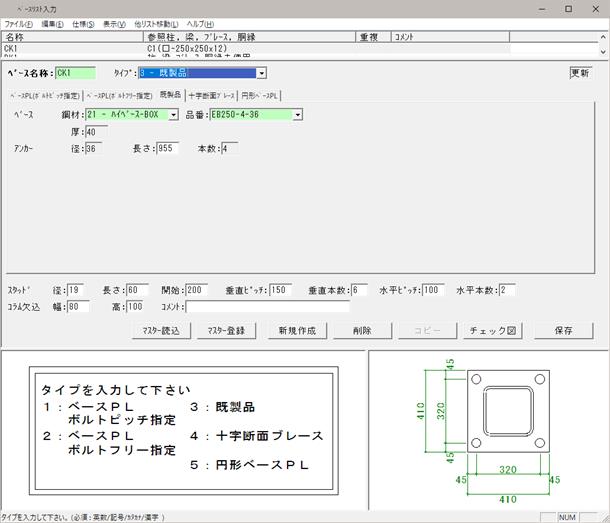

ベースリストでの既製品選択について、品番で選択するように変更しました。

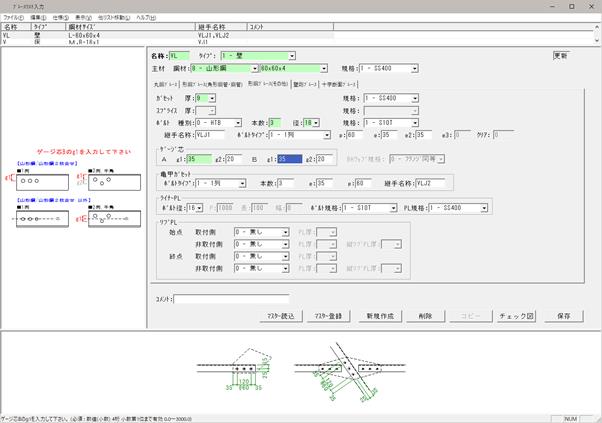

ガイド図及びチェック図の視認性向上のためにブレースリスト入力画面の
レイアウトを変更しました。

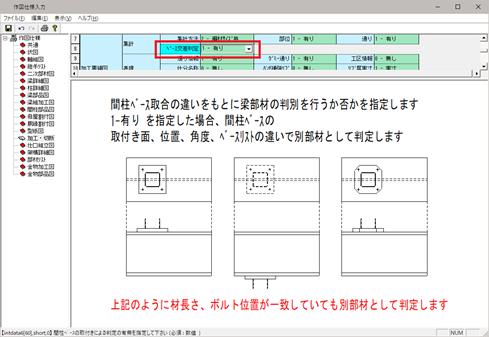

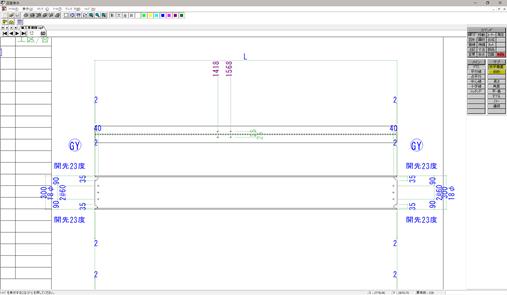

・[作図仕様]-[加工・切断]-[加工要領図]-[集計]-[ベース交差判定]
加工要領図の梁にベースボルトを反映し、取り合いの位置やベースリストの
違いによって梁の判別を行います。
ボルト位置が同一であっても取り合うベースが異なれば別部材として集計されます。

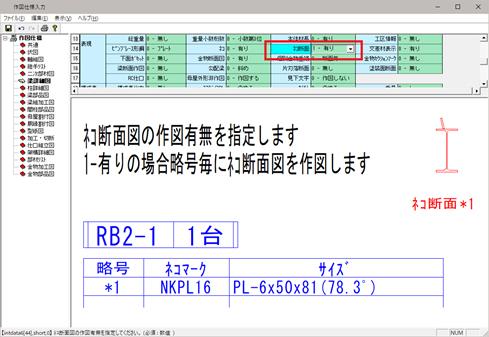

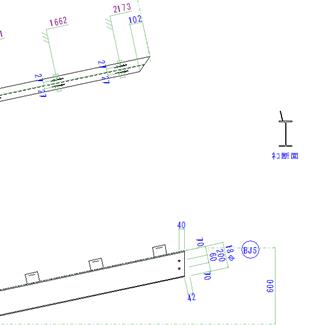

・[作図仕様]-[梁詳細図]-[表現]-[ネコ断面]
・[作図仕様]-[梁部品図]-[表現]-[ネコ断面]

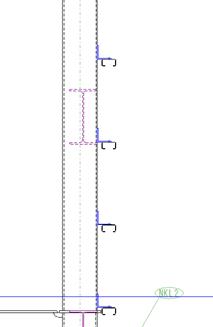

梁とネコの取合位置断面図を作図します。

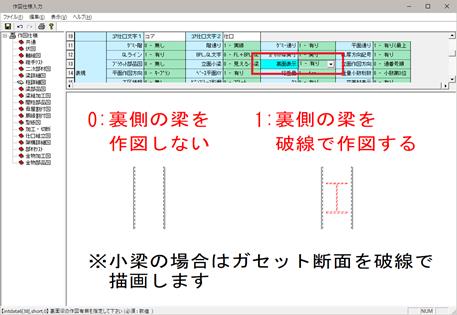

・[作図仕様]-[柱詳細図]-[表現]-[裏面表示]
柱詳細図で裏面側にとりつく梁の断面図を作図します。

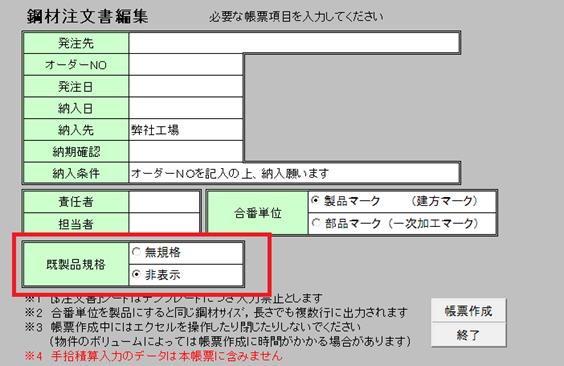

・[鋼材注文書]-[鋼材注文書編集]-[既製品規格]
既製品の規格を空欄表示する設定を、鋼材注文書編集の画面に追加しました。

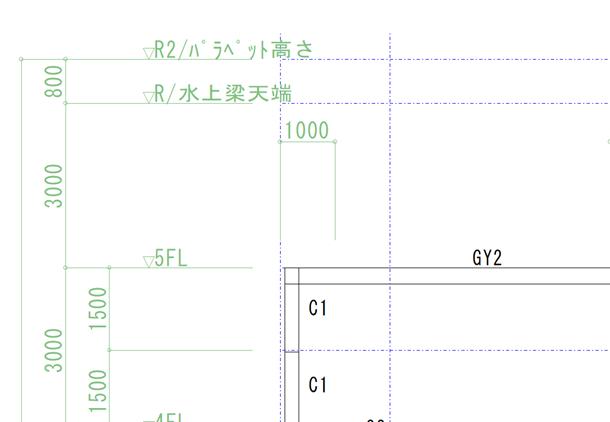

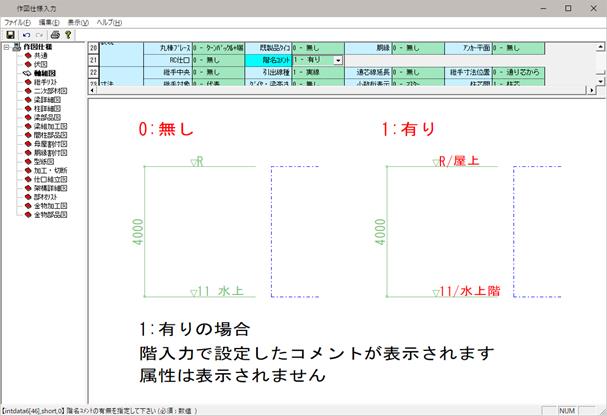

・[作図仕様]-[軸組図]-[表現]-[階コメント]
階に設定されたコメントを軸組図に表示する機能を追加しました。

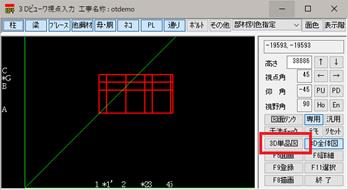

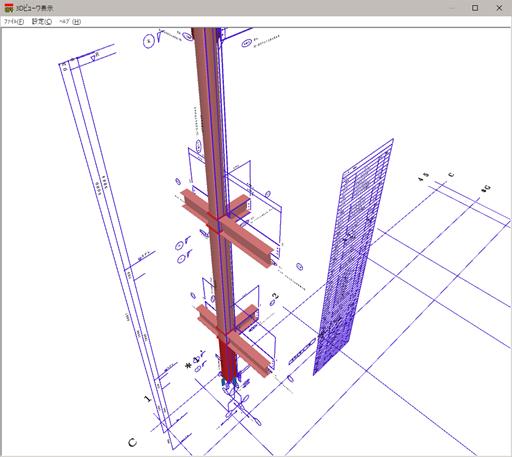

・[３Ｄ表示]-[３Ｄ単品図]
３Ｄ表示画面上で立体的な単品図表示を行います。
