3.5主要機能追加



ベースパックNT FX3新タイプに対応しました。

ジャストベース   鋼管タイプに対応しました。



小梁端部継手の切り替えに対応しました。



間柱柱頭、柱脚の移動対応しました。



リストの簡単表入力機能を追加しました。



合番強化しました。



既製品タイコの表現対応しました。



伏図の設計マーク前に階名の表現に対応しました。










区分

No

内容

メンテナンス

ベースパックNT FX3新タイプとジャストべース 鋼管タイプに対応しました。










基本入力(仕様)

ブレースガセットのスカーラップ項目を追加しました。



型紙コメントに サイズ+W、サイズ+W++梁 を追加しました。



PL変換ルールの項目追加しました。










基本入力(リスト)

リストの簡単表入力機能を追加しました。










基本入力(配置)

小梁端部継手の切り替えに対応しました。



間柱柱頭、柱脚の移動に対応しました。












図面・帳票(仕様)

既製品タイコの表現対応しました。



伏図の設計マーク前に階名の表示設定追加しました。



架構詳細図の壁ブレースに配置方向矢印とレベル表示に対応しました。



継手リストの並び順を鋼材サイズ順に切り変えできるようになりました。








積算集計

手拾い積算入力のPL塗装面積に対応しました。



材料集計書、用途別集計書を追加しました。






その他

[汎用CAD変換仕様][ペン幅]追加しました。



合番強化しました。










汎用

ペン幅設定に対応しました。



文字置換機能に対応しました。












  [メンテナンス]

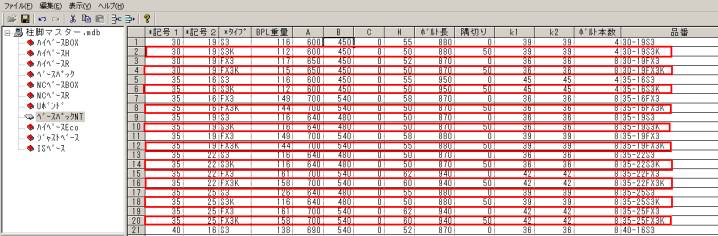

  1.ベースパックNT 新タイプに対応しました。

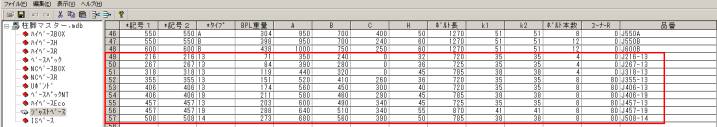

      ジャストベース    鋼管タイプに対応しました。



   ※品番は○○‐○○Kという形式になります。

   ※[メンテナンス][柱脚既製品][ベースパックNT]

   ※[メンテナンス][柱脚既製品][ジャストベース]






  [基本入力(仕様)]

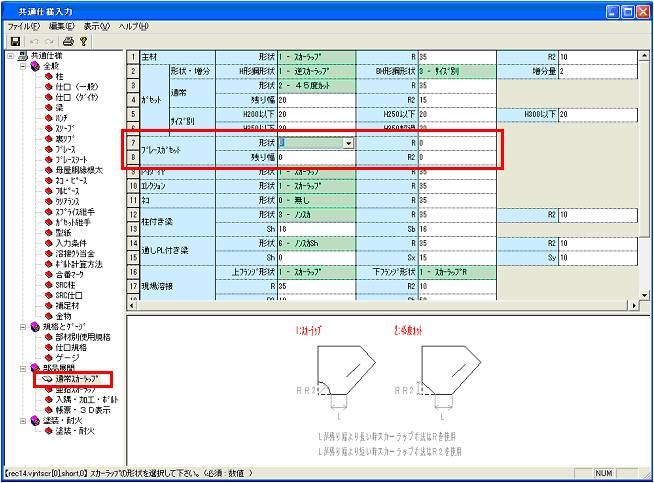

  1.ブレースガセットのスカーラップ項目を追加しました。



   ※[共通仕様][部位品展][通常スカーラップ][亜鉛スカーラップ][ブレースガセット]

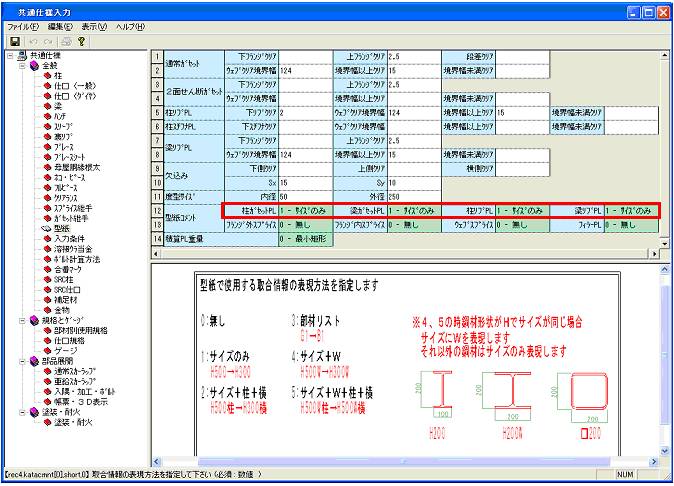

  .型紙コメントに サイズ+W、サイズ+W++ を追加しました。



   ※[共通仕様][型紙][型紙コメント][柱ガセット][梁ガセット][柱リブPL][梁リブPL]

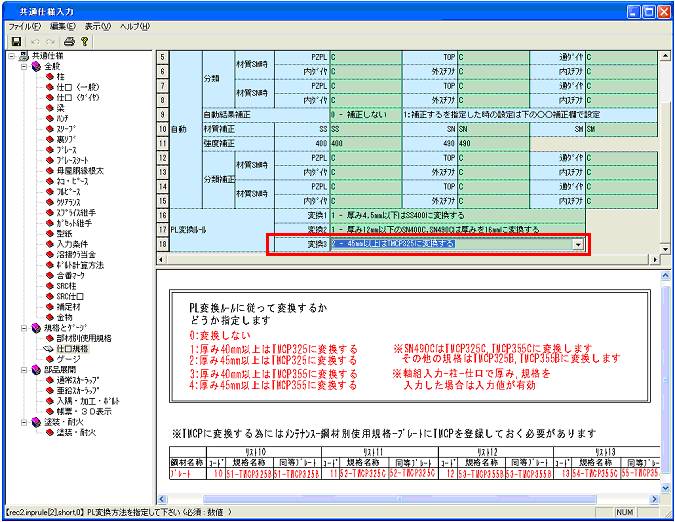

  3.PL変換ルールの項目追加しました。



   ※[共通仕様][規格とゲージ][仕口規格][PL字変換ルール][変換3]






  [基本入力(リスト)]

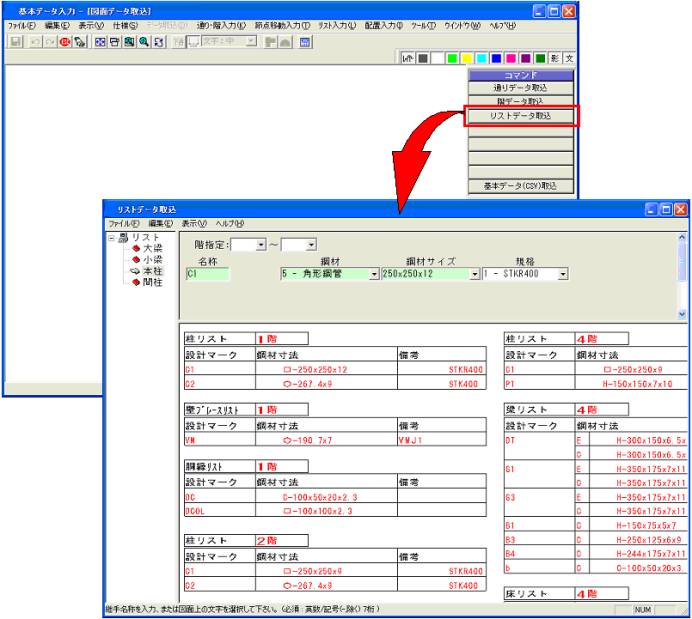

  1.リストの簡単表入力機能を追加しました。



  ※部材リスト(汎用データ)を読込み、リスト入力項目に追加できるようになりました。

  ※[基本データ入力][データ読込][リストデータ読込]






  [基本入力(配置)]

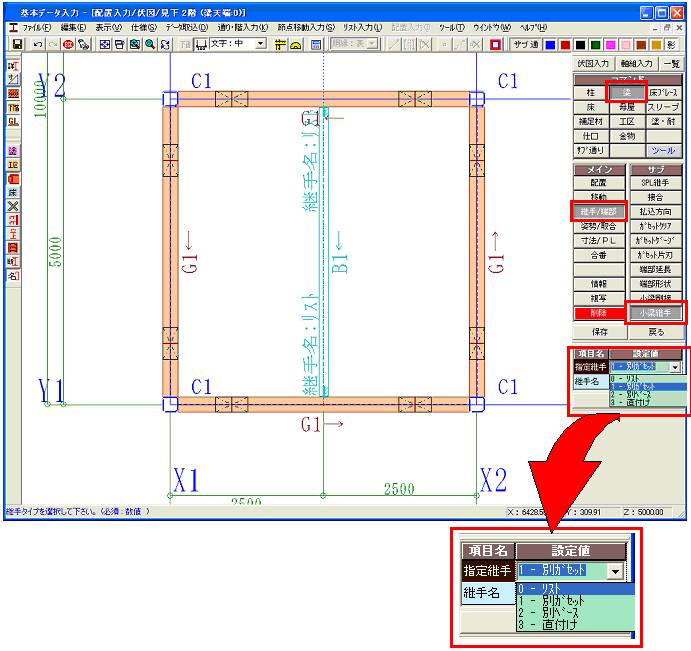

  1.小梁端部継手の切り替えに対応しました。



   ※[配置入力][][継手/端部][小梁継手]

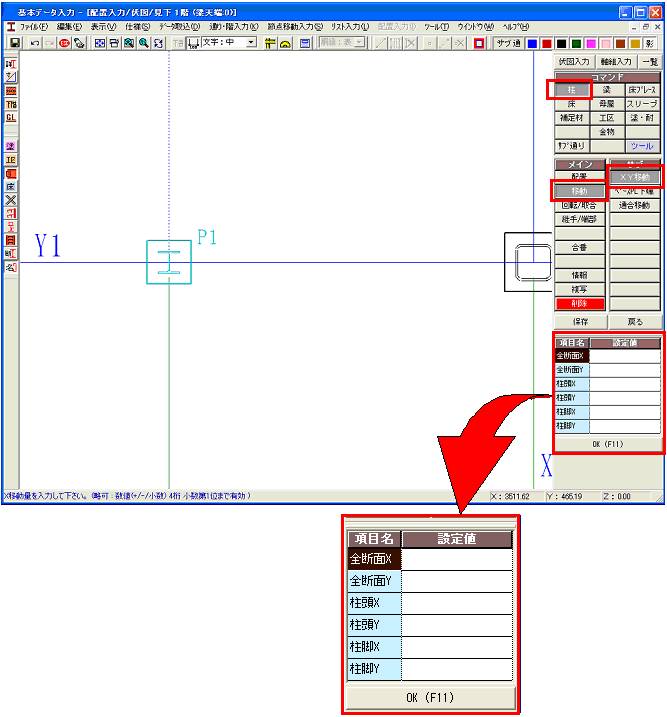

  2.間柱柱頭、柱脚の移動に対応しました。



   ※柱頭、柱脚の移動は間柱のみ対応です。

   ※[配置入力][][移動][XY移動]






  [図面・帳票(仕様)]

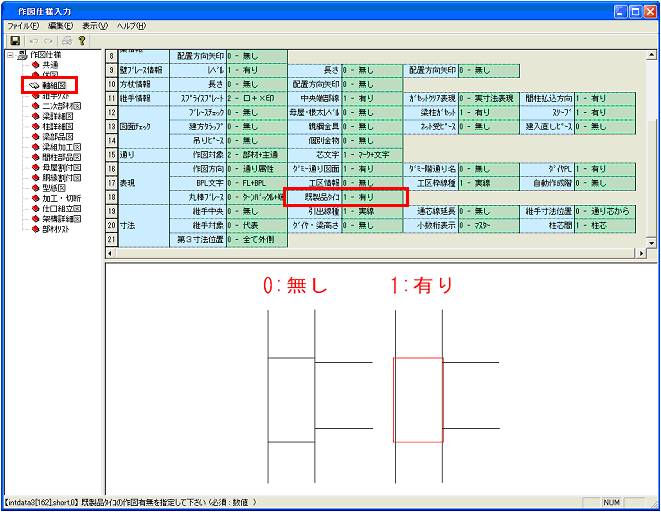

  1.既製品タイコの表現対応しました。



   ※[作図仕様][伏図][表現][既製品タイコ]

   ※[作図仕様][軸組図][表現][既製品タイコ]

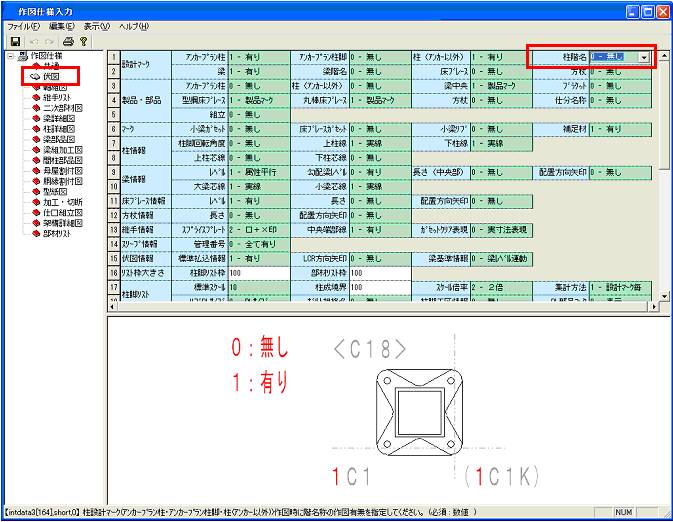

  2.伏図の設計マーク前に階名の表示設定追加しました。



   ※[作図仕様][伏図][設計マーク][柱階名]

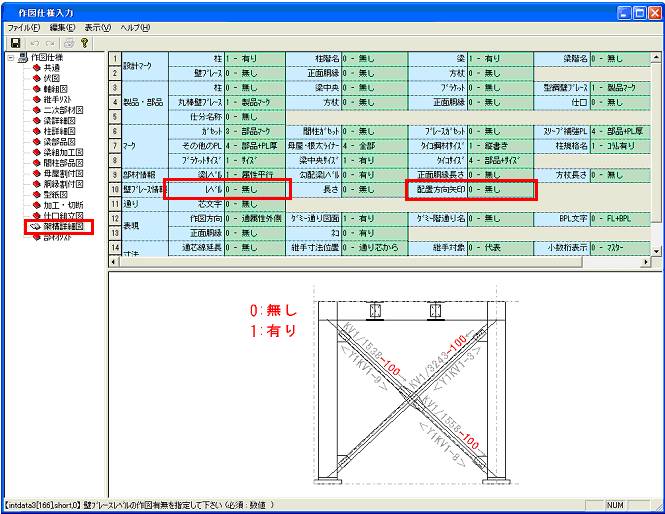

  3.架構詳細図の壁ブレースに配置方向矢印とレベル表示に対応しました。



   ※[作図仕様][架構詳細図][壁ブレース情報][レベル][配置方向矢印]

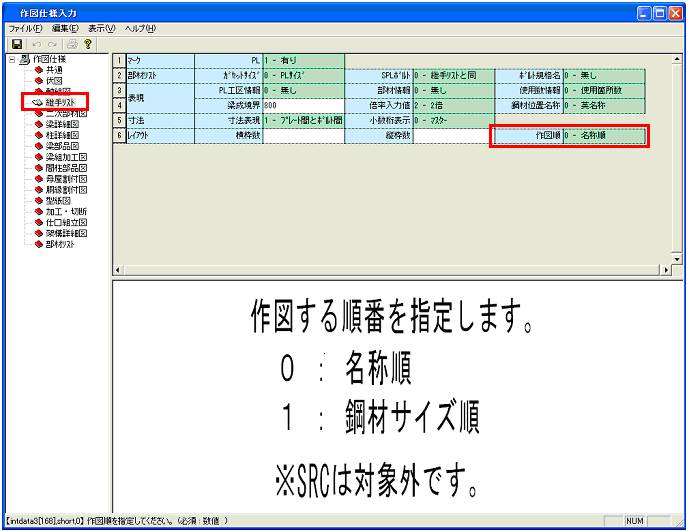

  4.継手リストの並び順を鋼材サイズ順に切り変えできるようになりました。



   ※[作図仕様][継手リスト][レイアウト][作図順]








  [積算集計]

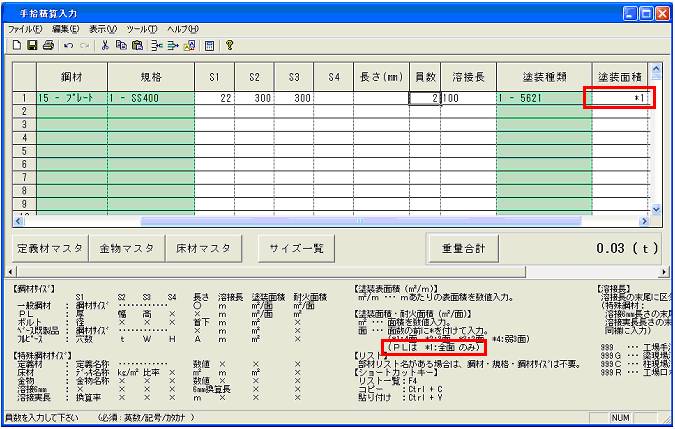

  1.手拾い積算入力のPL塗装面積に対応しました。



   ※プレートの手拾い入力の際、[塗装面積]の項目で“*1”と入力することによって

    プレート全面の塗装を集計します。

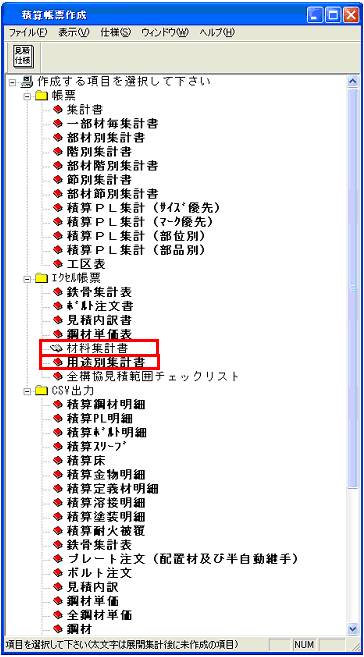

  2.材料集計書、用途別集計書を追加しました。






  [その他]

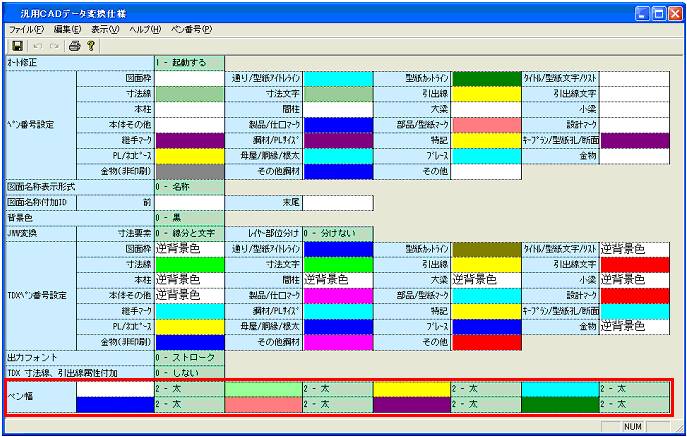

  1.[汎用CAD変換仕様][ペン幅]追加しました。



   ※汎用CADに変換する際に、ペン幅の設定ができるようになりました。

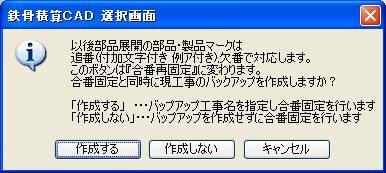

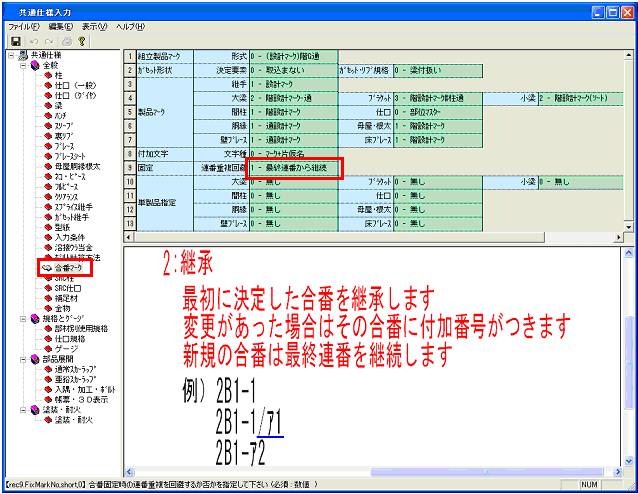

  2.合番強化しました



   [合番固定]する際に、バックアップ用データを作成するか否か選択出来ます。





  ※[共通仕様][合番マーク][固定][連番重複回避][継承]の項目を追加しました。








  [汎用]

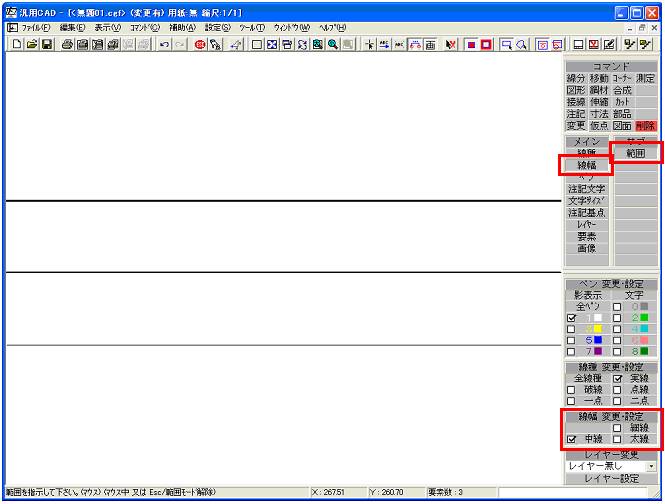

  1.ペン幅設定に対応しました。



   ※汎用CADの線分の幅を、細線、中線、太線に切り変えできるようになりました。

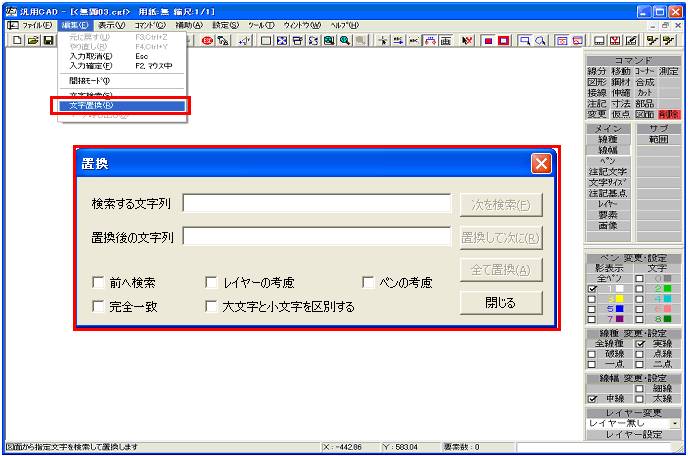

  2.文字置換機能に対応しました。



   ※cpfデータ(図面データ)で、文字の置換ができるようになりました。

   ※[編集][文字置換]
