Ｖ3.4主要機能追加

※ISベースに対応しました。

※鋼管の小梁に対応しました。

※梁端部のベース取り付き対応しました。

※母屋・胴縁材でアングル(山形鋼)、溝型鋼の入力に対応しました。

※山形鋼の間柱対応しました。

※小梁端部の剛接合に対応しました。

※サブ通りの梁でも軸断面図作成が可能になりました。

※ブレースガセットの“重ね”の設定に対応しました。

※間柱のタイコ設定に対応しました。

　

区分	No	内容
メンテナンス	１	ISベース対応しました。
	２	[溶接名称]の項目に[溶接マーク]を追加しました。
	３	床材マスターに項目54〜100を追加しました。

基本入力（仕様）	１	[フランジ厚増分指定時]に上端、下端増分量の設定を追加しました。
	２	[ブレース]―[重ね幅]の設定を追加しました。
	３	[型紙]−[欠込み]に新形状を追加しました。
	４	[入力条件]−[梁リスト]に[小梁左右端タイプ]の設定を 追加しました。
	５	[補足材]設定を追加しました。
	６	[部材別仕様規格]の項目を追加しました。
	７	[通常スカーラップ]、[亜鉛スカーラップ]の項目を追加しました。
	８	[入隅・加工・ボルト]の[ボルト穴クリアランス]に[普通]の項目を 追加しました。
	９	[帳票・３D表示]に[積算集計]−[階集計]を追加しました。
	１０	[溶接仕様]に溶接項目を追加しました。

基本入力（リスト）	１	間柱の使用鋼材に山形鋼を追加しました。
	２	間柱の柱頭タイプ、柱脚タイプの項目を追加しました。
	３	[柱脚リスト]にISベース対応しました。
	４	小梁の使用鋼材に鋼管を追加しました。
	５	梁端部にベース、直付け設定追加しました。
	６	母屋胴縁リストに溝形鋼、山形鋼、山形鋼２枚合が対応しました。
	７	[柱リスト]、[梁リスト]に[仮部材]の設定追加しました。

基本入力（配置）	１	間柱の取合い指定が可能になりました。
	２	間柱のガセット片刃落しの変更が可能になりました。
	３	小梁の端部を剛接に設定が可能になりました。
	４	ブレースガセットの取付けで、“重ね”に対応しました。
	５	母屋配置の際に、母屋面の高さ、勾配を変更できるようになりました。
	６	母屋・胴縁を線分で分断出来るようになりました。
	７	軸断面図を表現できるようになりました。
	８	[通り・階入力]，[節点移動入力]，[配置入力]の画面に電卓機能のツールボタンを追加しました。
	９	間柱のタイコ設定に対応しました。

図面・帳票（仕様）	１	[共通]の項目を追加しました。
	２	[伏図]の項目を追加しました。
	３	[間柱部品図]の項目を追加しました。
	４	[母屋割付図]の項目を追加しました。
	５	[胴縁割付図]の項目を追加しました。
	６	[加工・切断]の項目を追加しました。
	７	[架構詳細図]の項目を追加しました。

積算集計

１

[帳票仕様]の項目を追加しました。

その他	１	[NC連動仕様]の項目を追加しました。
	２	[尺取虫仕様]の項目を追加しました。
	３

汎用

1

電卓機能を追加しました。

　　[メンテナンス]

　　１．ISベース対応しました。

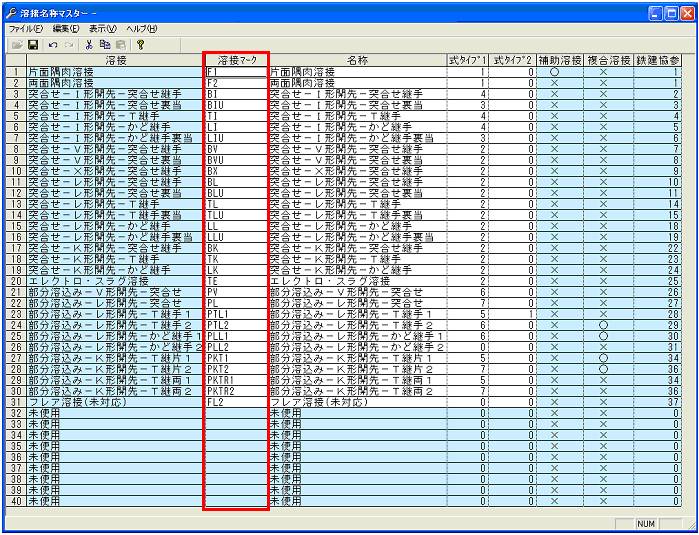

　　２．[溶接名称]の項目に[溶接マーク]を追加しました。

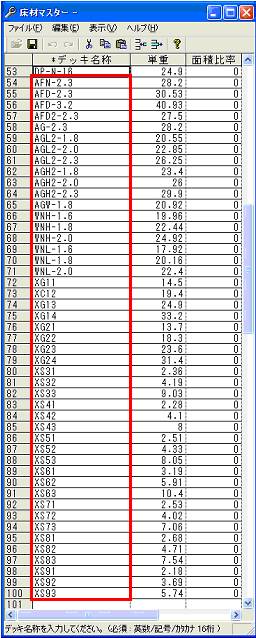

　　３．床材マスターに項目54〜100を追加しました。

　　　　

　[基本入力（仕様）]

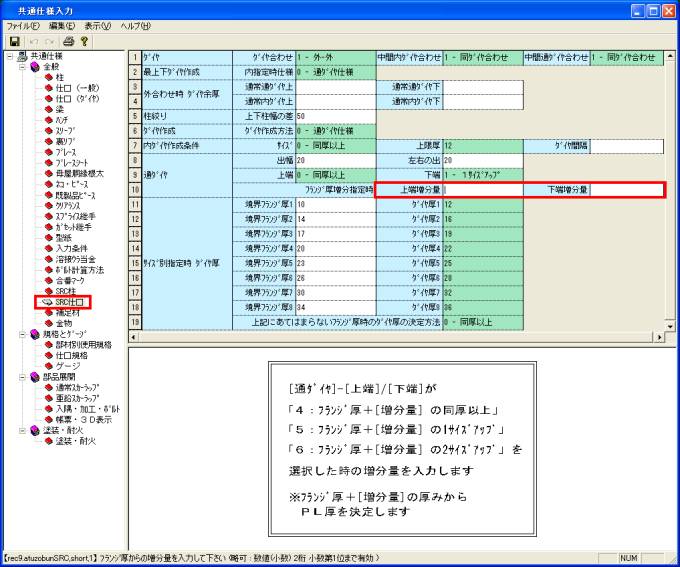

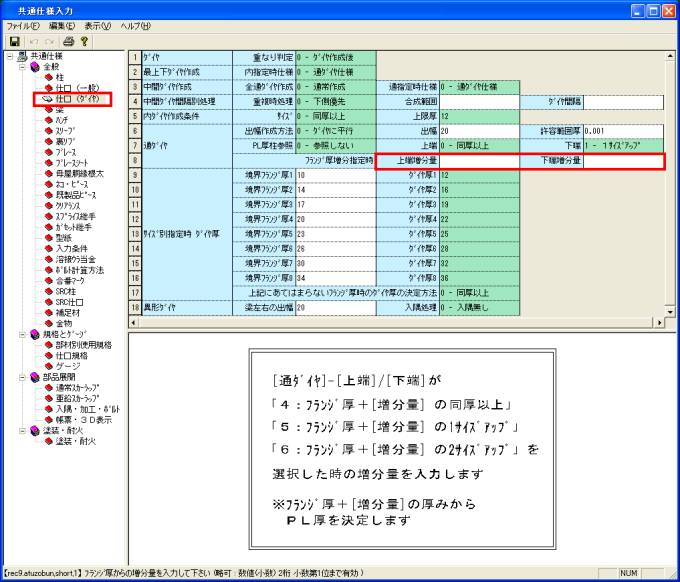

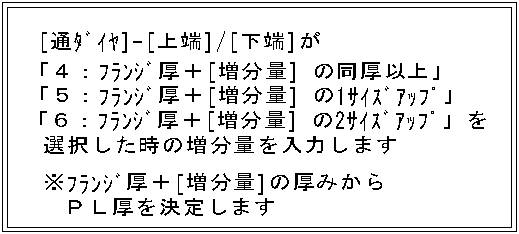

　　１．[フランジ厚増分指定時]に上端、下端増分量の設定を追加しました。

　　【仕口(ダイヤ)】

　　【SRC仕口】

　　　・[フランジ厚増分指定時]−[上端増分量]／[下端増分量]

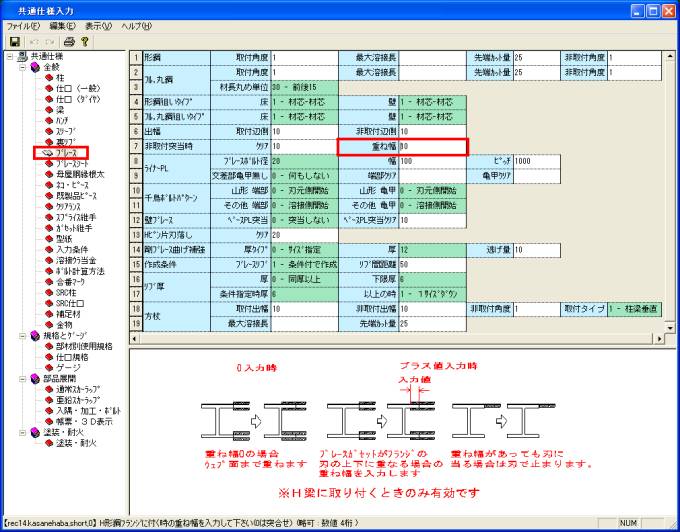

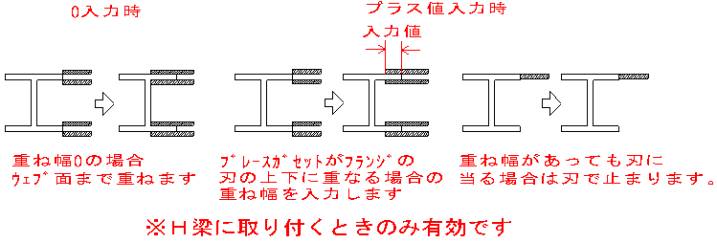

　　２．重ね幅の設定を追加しました。

　　　　[非取付突当時]−[重ね幅]

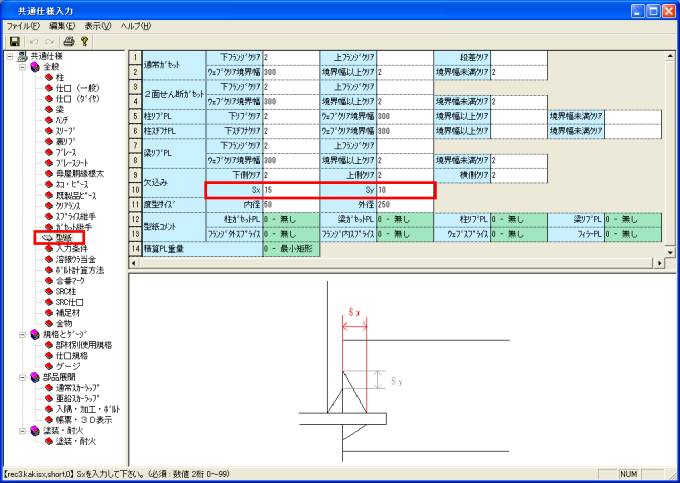

　　３．[型紙]−[欠込み]に新形状設定を追加しました。

　　　・[欠込み]−[Sx]／[Sy]

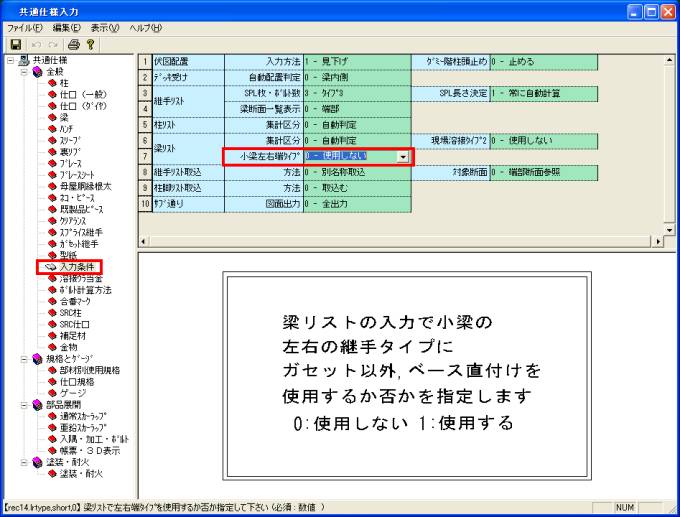

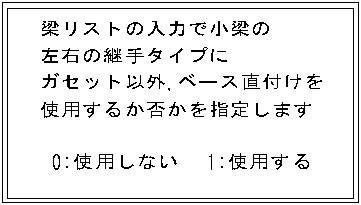

　　４．[入力条件]−[梁リスト]に[小梁左右端タイプ]の設定を追加しました。

　　　・[梁リスト]−[小梁左右端タイプ]

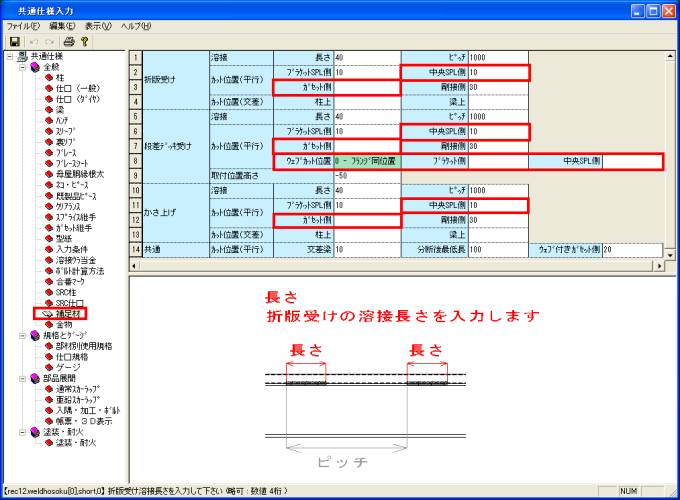

　　５．[補足材]設定を追加しました。

　　

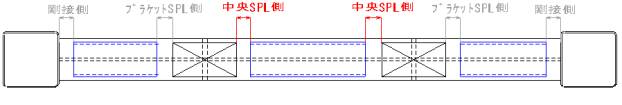

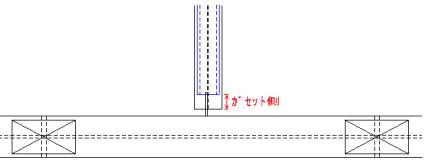

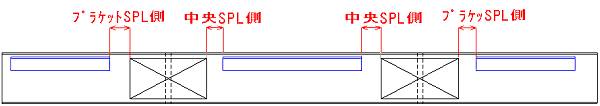

　　　[折版受け]、[段差デッキ受け]、[かさ上げ]の各[カット位置（平行）]の項目で

　　　[ガセット側]、[中央SPL側]それぞれ設定できるようになりました。

　　　

　　　　

　　　

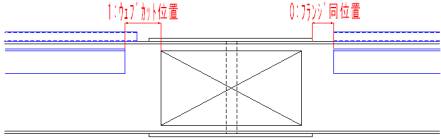

　　　[段差デッキ受け]の項目に[ウェブカット位置]、[ブラケット側]、[中央SPL側]の

　　　設定を追加しました。

　　　

　　　

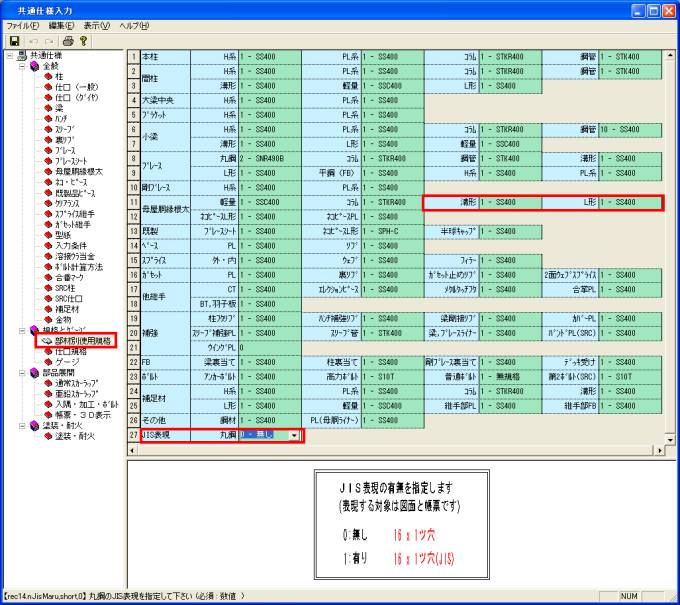

　　６．[部材別仕様規格]の項目を追加しました。

　　　・[母屋胴縁根太]−[溝形]／[L型]

　　　　　

　　　・[JIS規格]−[丸鋼]

　　　　

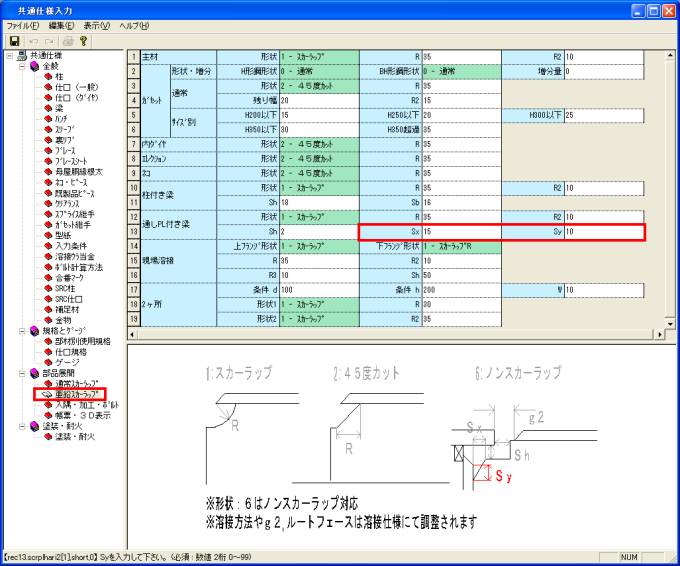

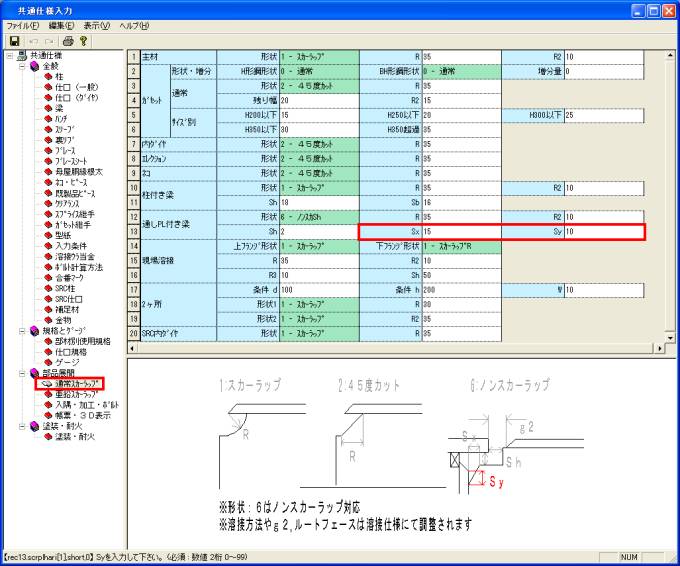

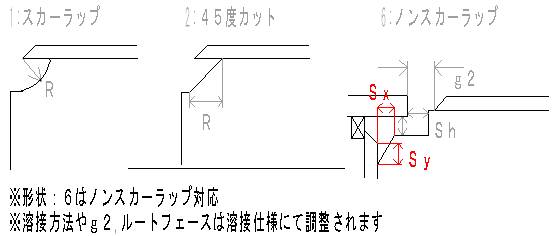

　　７．[通常スカーラップ]、[亜鉛スカーラップ]の項目を追加しました。

［通常スカーラップ］

　　　　[亜鉛スカーラップ]

　　　・[通りPL付き梁]−[Sx]／[Sy]

　　　　　

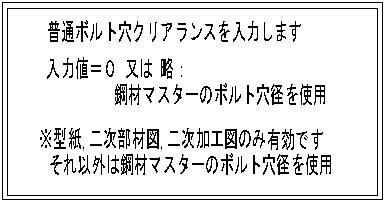

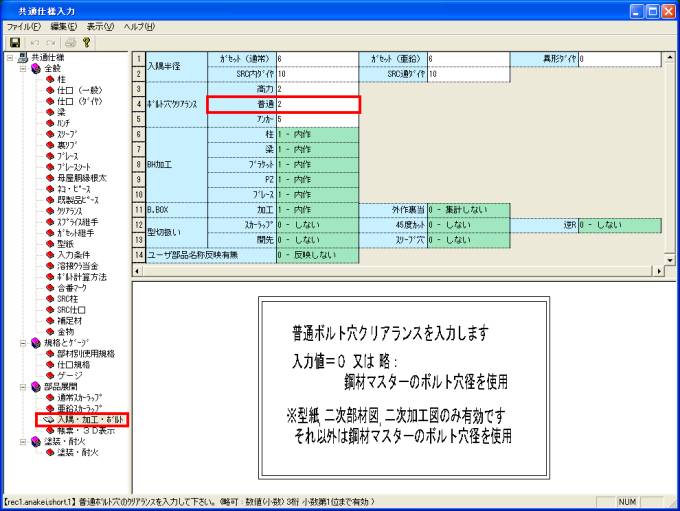

　　８．[入隅・加工・ボルト]の[ボルト穴クリアランス]に[普通]の項目を追加しました。

　　　・[ボルト穴クリアランス]−[普通]

　　　　

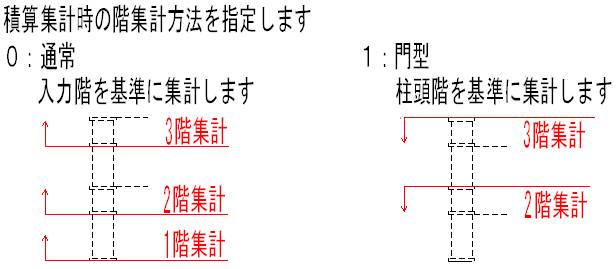

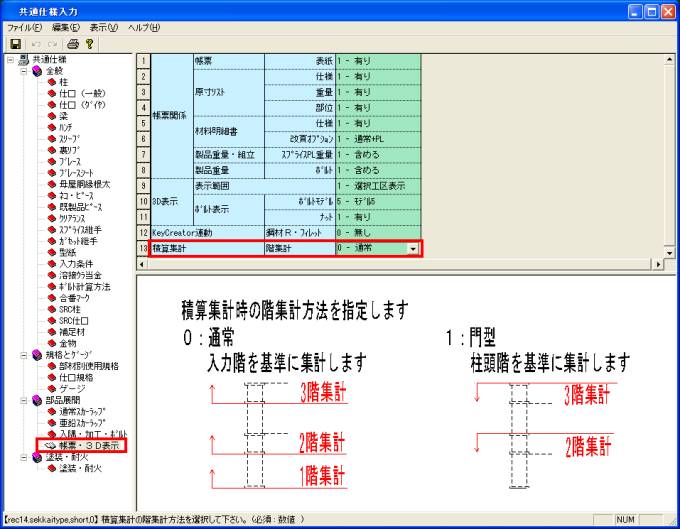

　　９．[帳票・３D表示]に[積算集計]−[階集計]を追加しました。

　　　・[積算集計]−[階集計]

　　　　

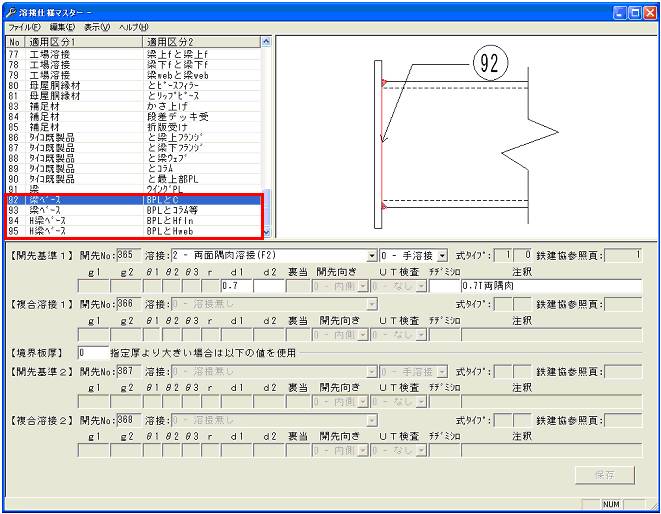

　　１０．[溶接仕様]に溶接項目を追加しました。

　　[追加項目]

　　92：梁ベース　　BPLとC

　　93：梁ベース　　BPLとコラム等

　　94：H梁ベース　BPLとHfln

　　95：H梁ベース　BPLとHweb

　[基本入力（リスト）]

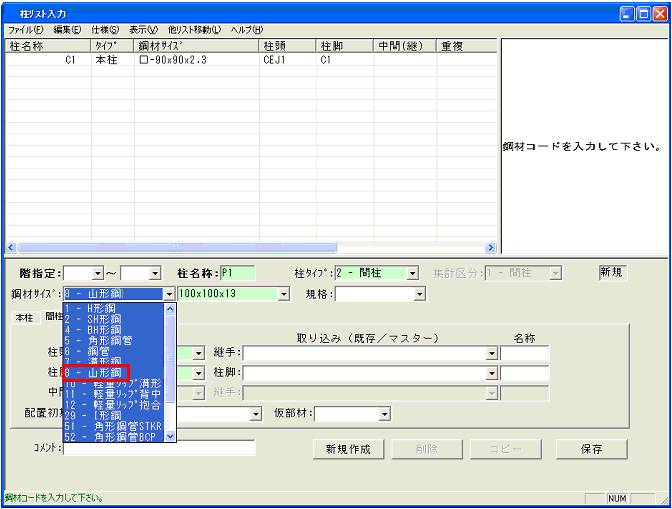

　　１．間柱の使用鋼材に山形鋼を追加しました。

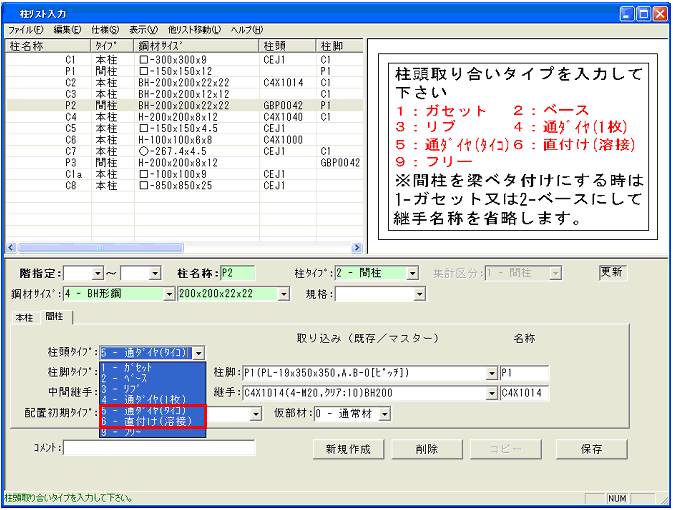

　　２．間柱の柱頭タイプ、柱脚タイプの項目を追加しました。

　　　・柱頭タイプに、5-通しダイヤ(タイコ)，6-直付け(溶接)を追加しました。

　　　・柱脚タイプに、6-直付け(溶接)を追加しました。

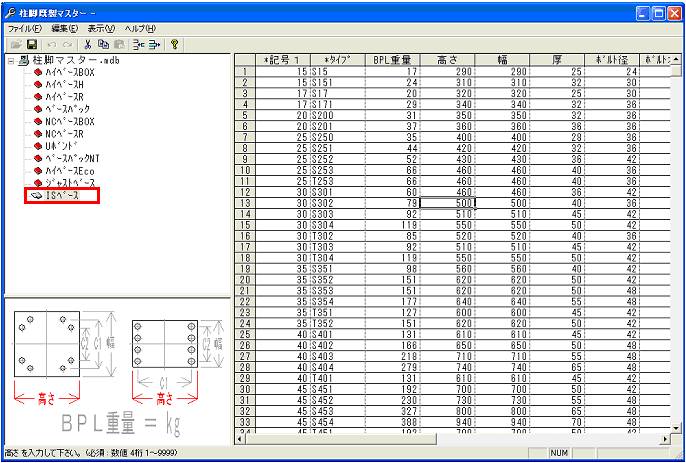

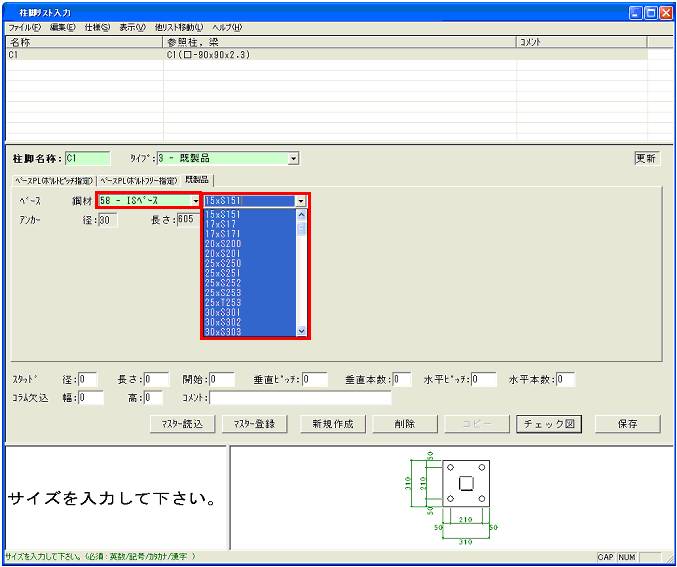

　　３．[柱脚リスト]にISベース対応しました。

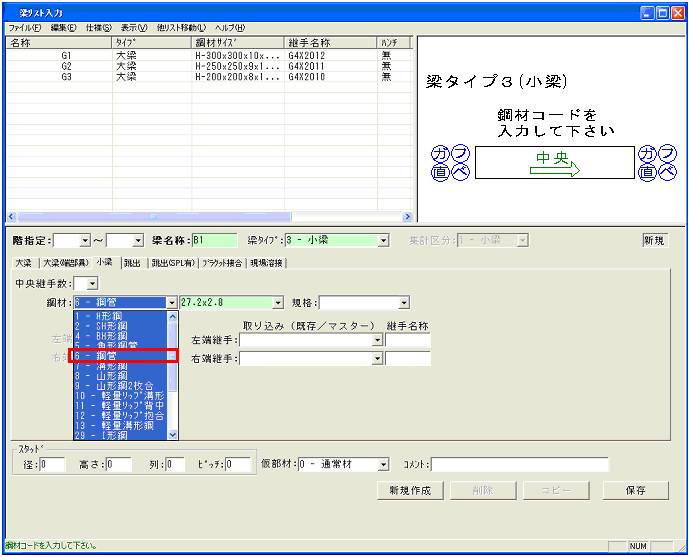

　　４．小梁の使用鋼材に鋼管を追加しました。

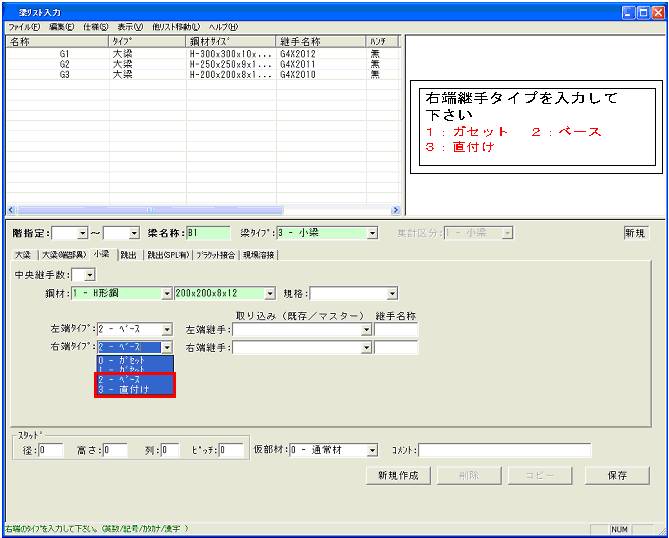

　　５．梁端部にベース、直付け設定を追加しました。

　　　　※梁端部に、ベース、直付けを設定できます。

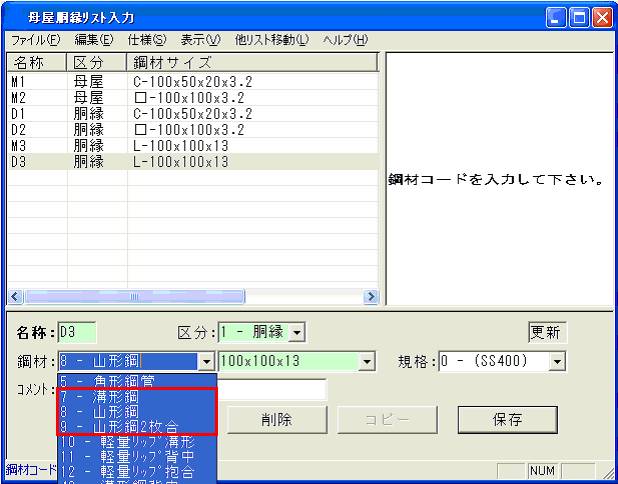

　　６．母屋胴縁リストに溝形鋼、山形鋼、山形鋼２枚合を対応しました。

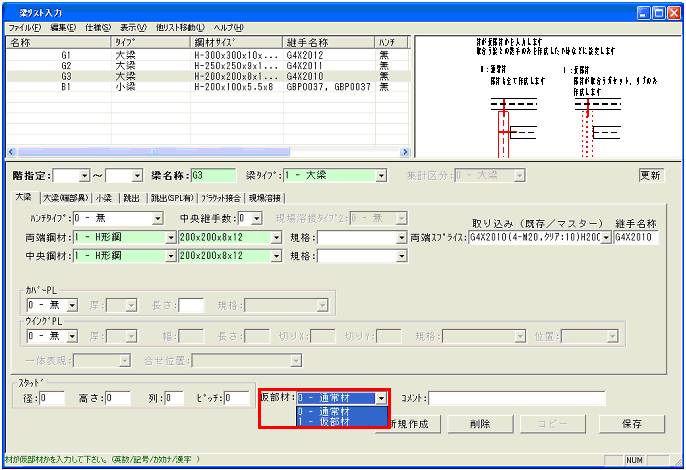

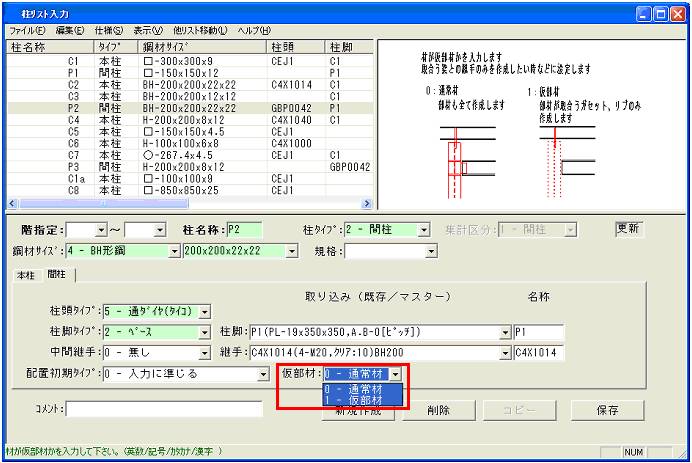

　　７．[柱リスト]、[梁リスト]に[仮部材]の設定を追加しました。

　　　　・仮部材は、集計結果には出力されない部材で、仕口や、梁端部形状の作成や

　　　　　リブ作成の際に補助的な役割を果たします。

　　[基本入力（配置）]

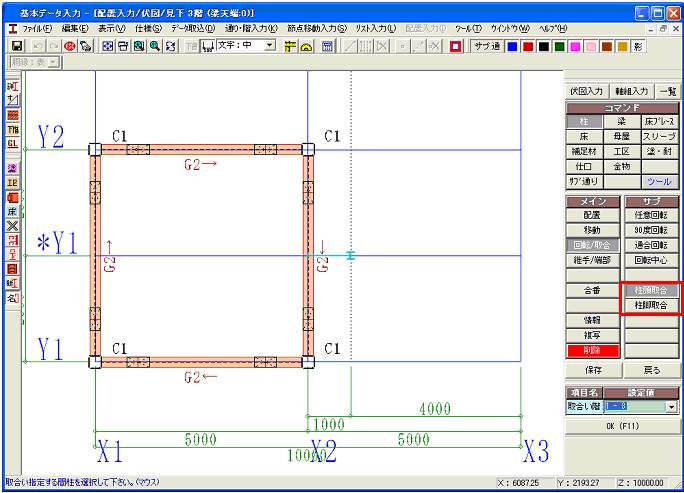

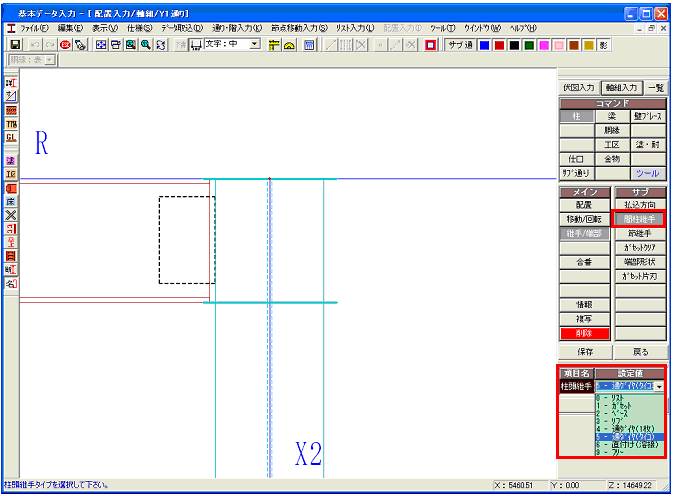

　　１．間柱の取合い指定が可能になりました。

　　　　・[柱頭取合]

　　　　・[柱頭取合]

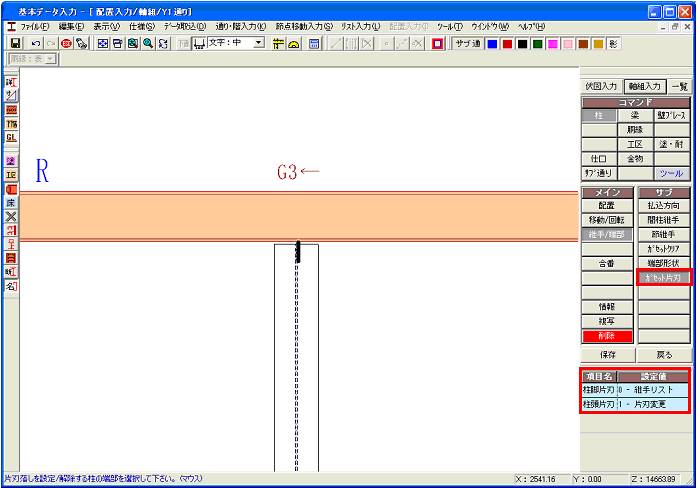

　　２．間柱のガセット片刃落しの変更が可能になりました。

　　　　・[ガセット片刃]

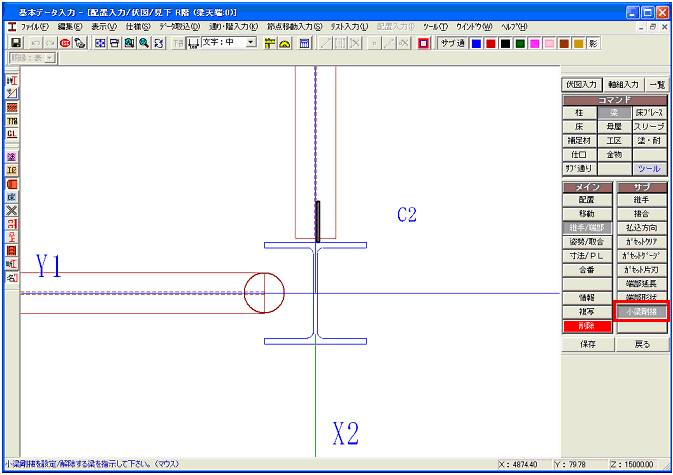

　　３．小梁の端部を剛接に設定可能になりました。

　　　　・[小梁剛接]

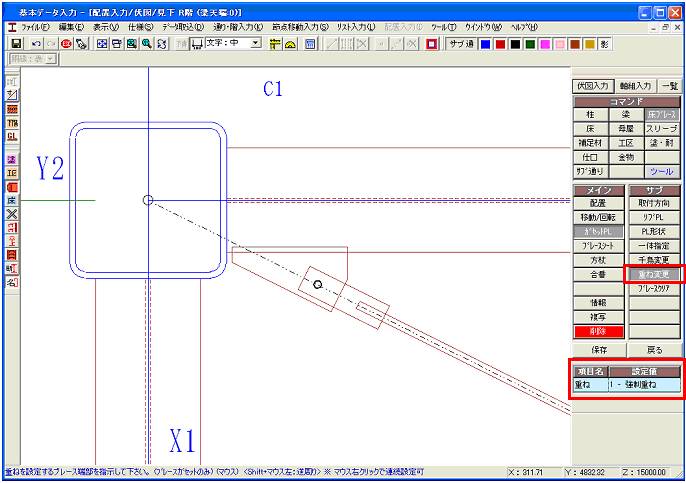

　　４．ブレースガセットの取付けで、“重ね”に対応しました。

　　　・[重ね変更]

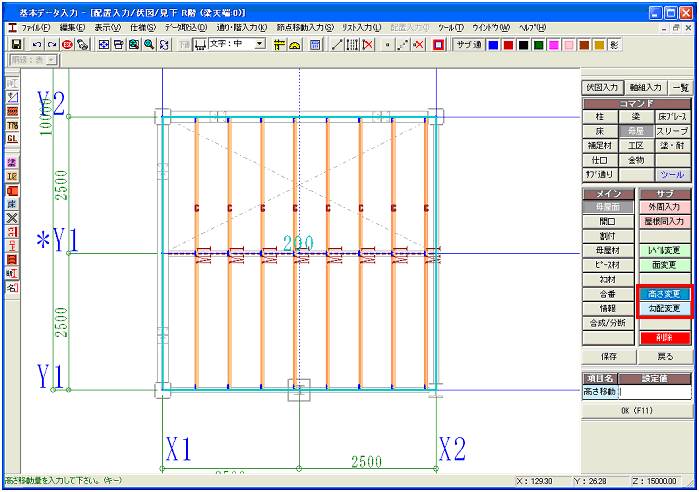

　　５．母屋配置の際に、母屋面の高さ、勾配を変更できるようになりました。

　　　・[高さ変更]

　　　・[勾配変更]

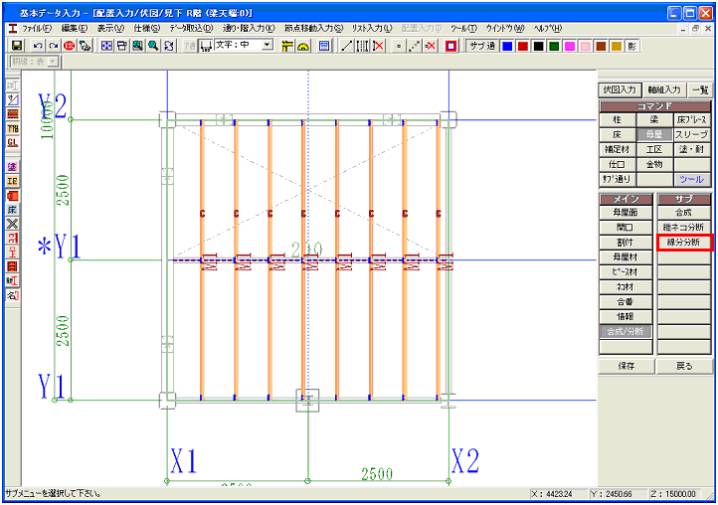

　　６．線分で母屋・胴縁が分断できるようになりました。

　　　・[線分分断]

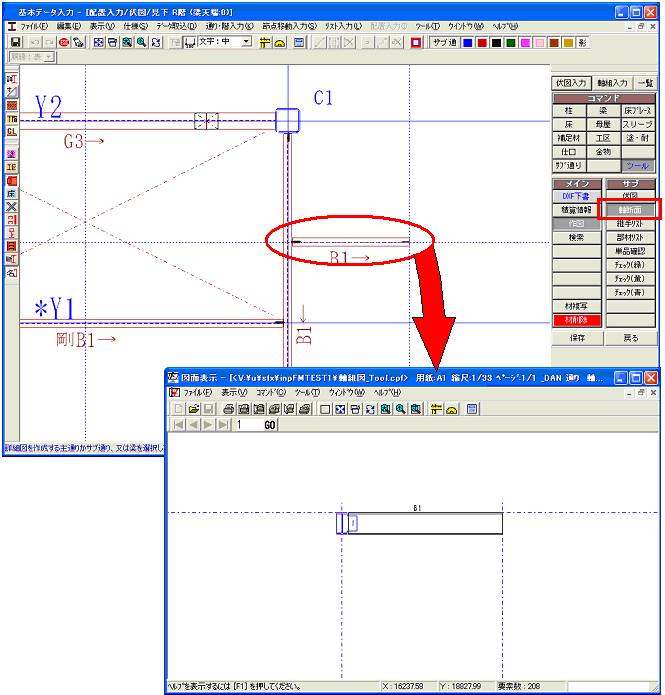

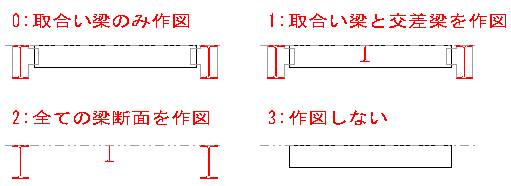

　　７．軸断面図を表現できるようになりました。

　　　　※サブ通り上の梁も作図可能です。

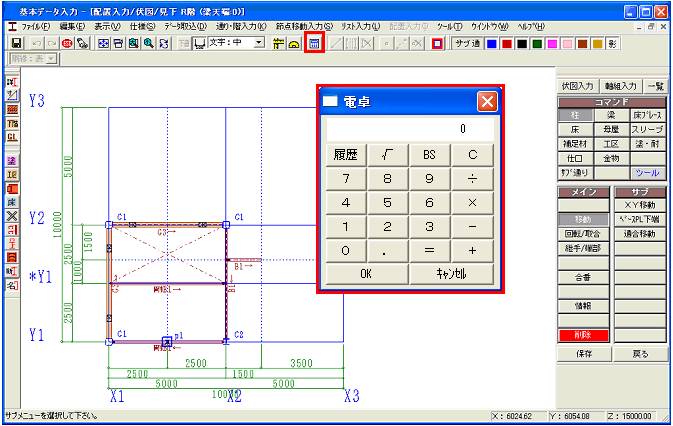

　　８．[通り・階入力]，[節点移動入力]，[配置入力]の画面に電卓機能のツールボタンを

　　　　追加しました。

　　９．間柱のタイコ形状に対応しました。

　　[図面・帳票（仕様）]

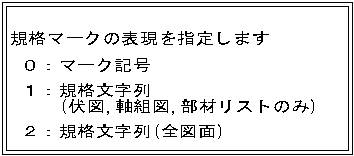

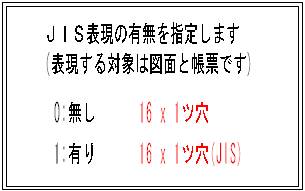

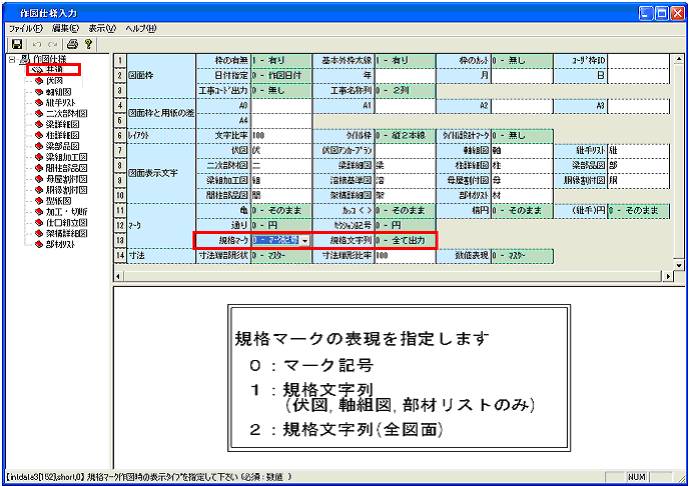

　　１．[共通]の項目を追加しました。

・[規格マーク]

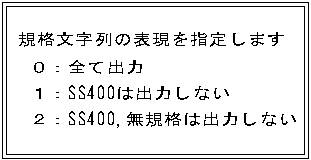

・[規格文字列]

　

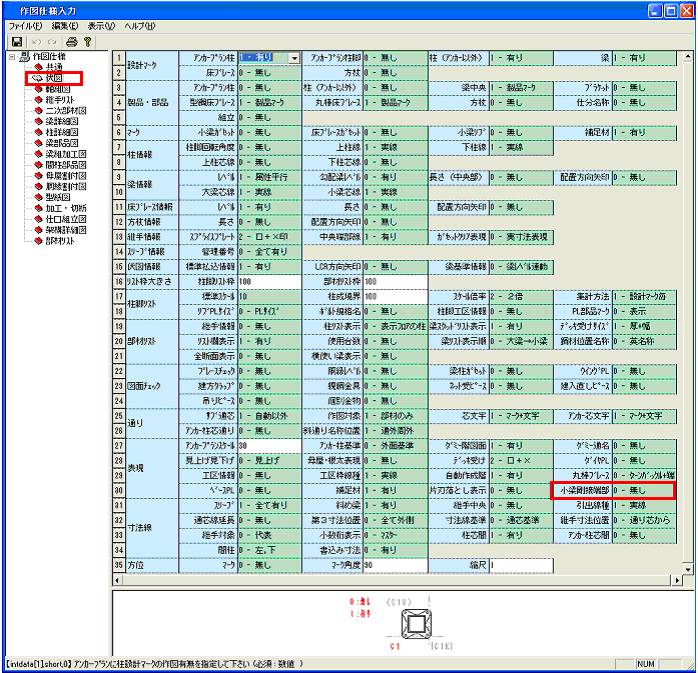

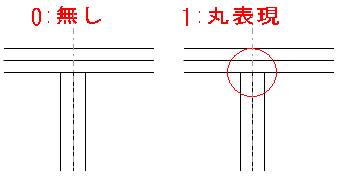

　　２．[伏図]の項目を追加しました。

・[小梁剛接端部]

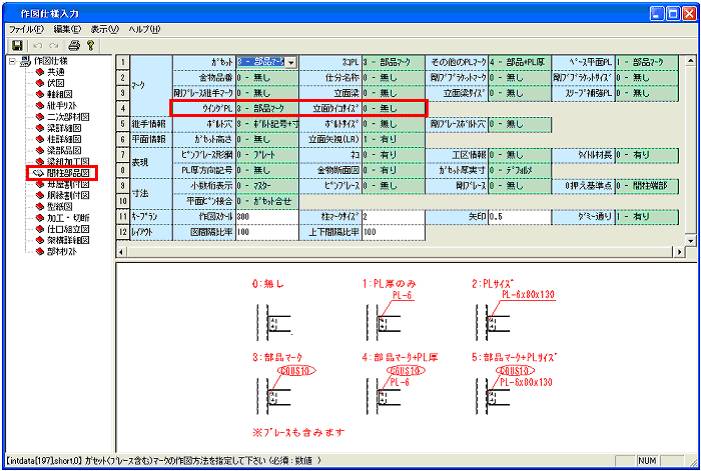

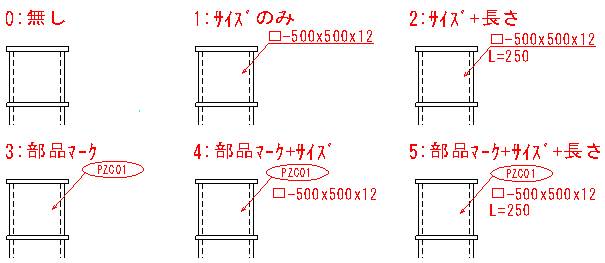

　　３．[間柱部品図]の項目を追加しました。

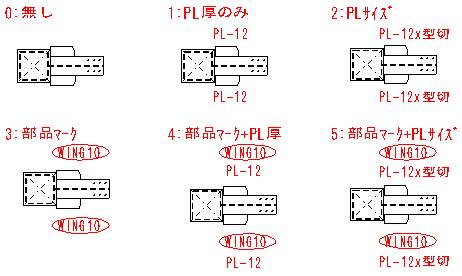

　　　・[ウィングPL]

　　　

　　　・[立面タイコサイズ]

　　　　

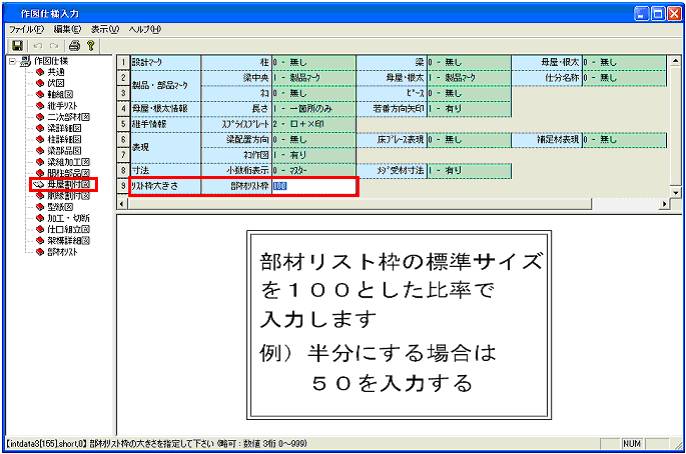

　　４．[母屋割付図]の項目を追加しました。

　　　・[リスト枠大きさ]−[部材リスト枠]

　　　　

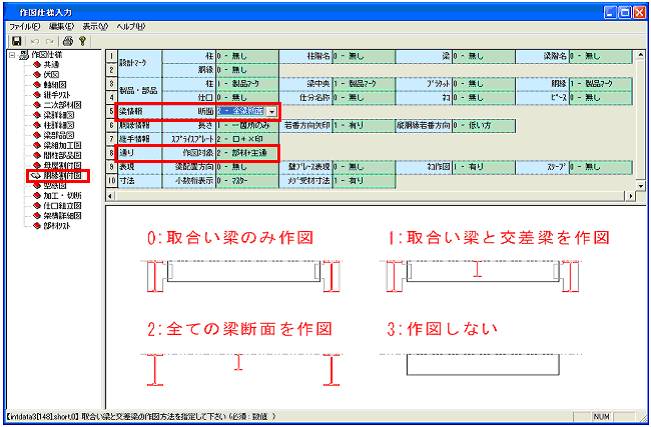

　　５．[胴縁割付図]の項目を追加しました。

　　　・[梁情報]−[断面]

　　　　

　　　・[通り]−[作図対象]

　　　　

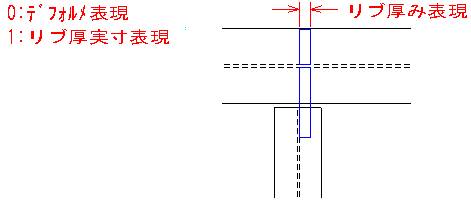

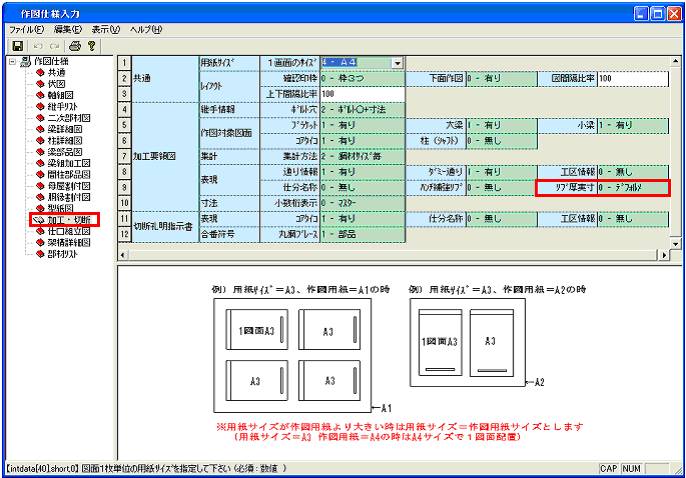

　　６．[加工・切断]の項目を追加しました。

　　　・[リブ厚実寸]

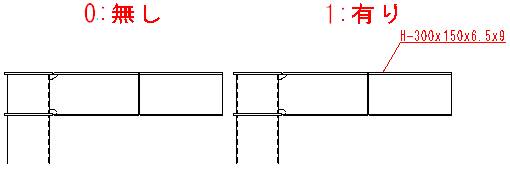

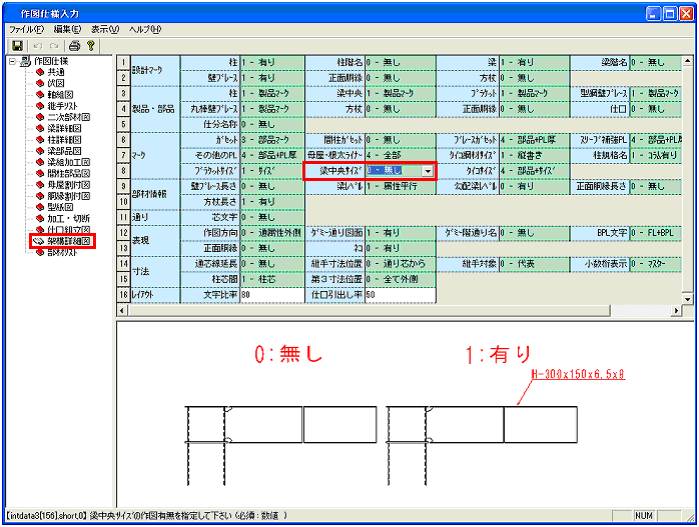

　　７．[架構詳細図]の項目を追加しました。

　　　・[中央梁サイズ]

　　[積算集計]

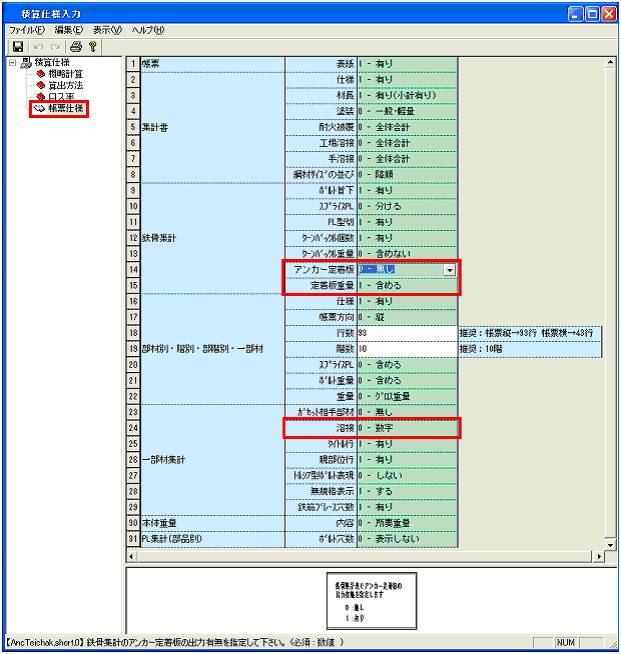

　　１．[帳票仕様]の項目を追加しました。

　　　・[アンカー定尺板]

　　　・[定尺板重量]

　　　・[溶接]

　　　[その他]

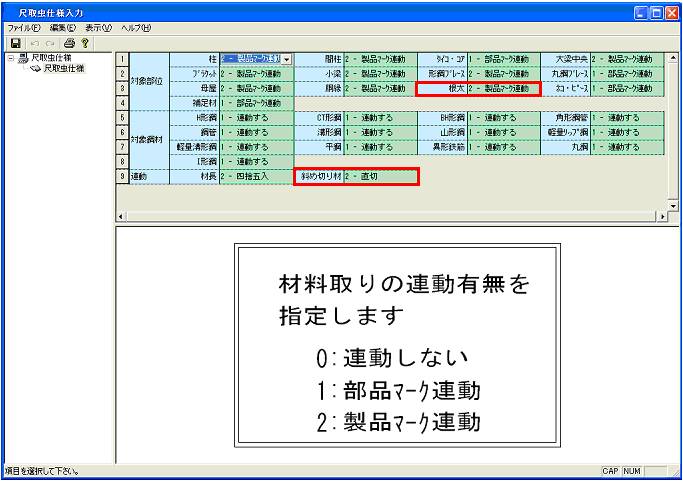

　　１．[尺取虫仕様]の項目を追加しました。

　　　・[対象部位]−[根太]

　　　　

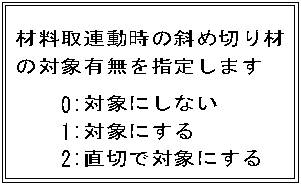

　　　・[連動]−[斜め切り材]

　　　　

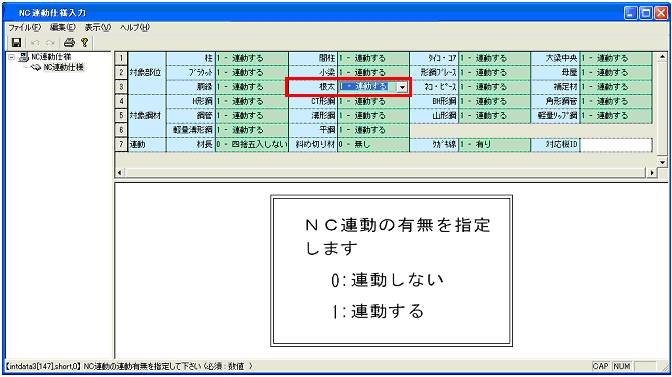

　　２．[NC連動仕様]の項目を追加しました。

　　　・[対象部位]−[根太]

　　　　

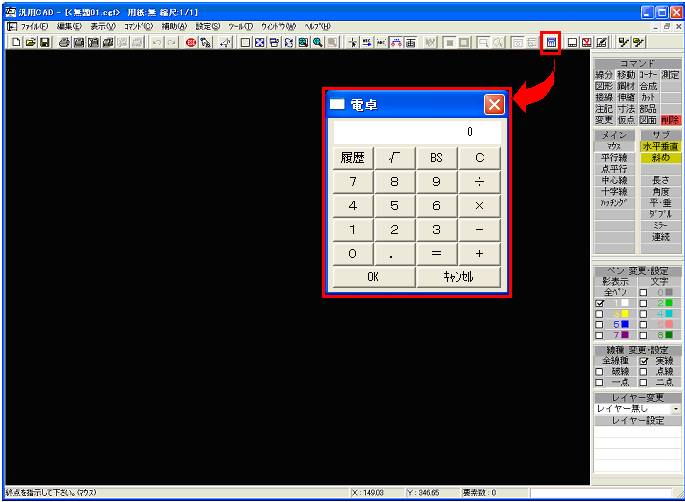

[汎用]

　　　１．電卓機能を追加しました。
