3.7主要機能追加



十字断面ブレース対応しました。

2面せん断ブレース対応しました。

クリアベース、ベースパックV、ハイベースNEO、追加しました。








区分

No

内容

クリアベース、ベスパックVハイベースNEO、追加しました。



HTB単重量 12GSHT追加しました。












基本(仕

十字ブレーのクリランス目を追加ました。



型紙リアラの境界の項目追加しました。



H柱の端部の裏て出幅設定を追加しした。



[ボル計算方法]−[12GSHTB



スカーラッ目に柱の端部を追加しした。



BH材の外作溶の有無の設定を追加ました。



[ブレース][ガセットPL][]の設定画面を表示。






基本入(リ

十字断面ース追加しました。



2面せん断ブ加しました。



角型鋼管の柱脚リブの設定パーンが増えました。






基本入

[ブロッ]→[分名称]に名称変更しました。














図面・帳

[作図仕様]−[詳細図]−[ブレースGUS寸法]



エクセル帳票を汎用CAD形式で出力できるようなりました。



[エクセル図面]の設定が追加さました






積算

亜鉛メッキの集計が重量、u切り替え出来るようになりました。












検査成績書の表現現場溶接のGPLに対応しました。












汎用

補助メニュー



保存



[キー割]機能追加しました。



[面]の測定が可能になりました。














 [メンテナンス]

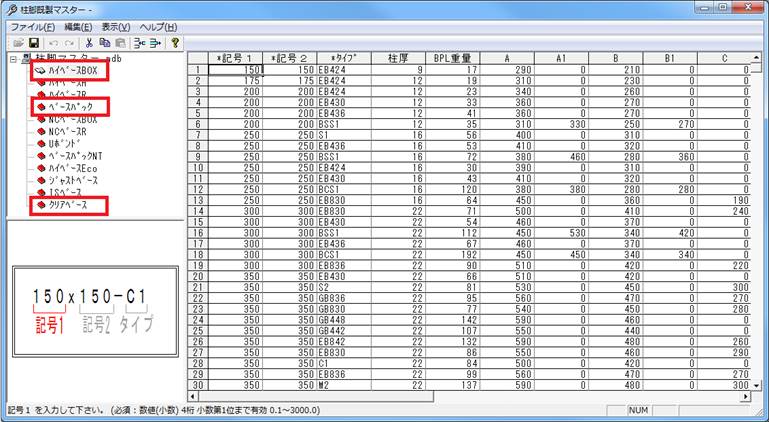

  1.クリアベース、ベースパックV、ハイベースNEO、追加しました。

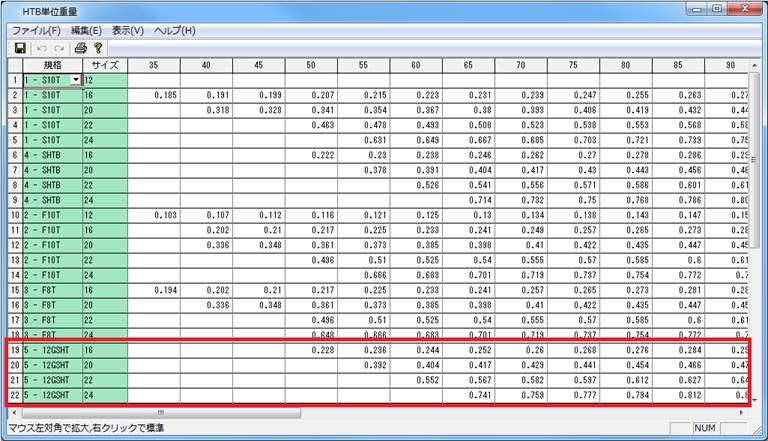

  . HTB単位重量 12GSHTB追加










 [基本入力(仕様)]

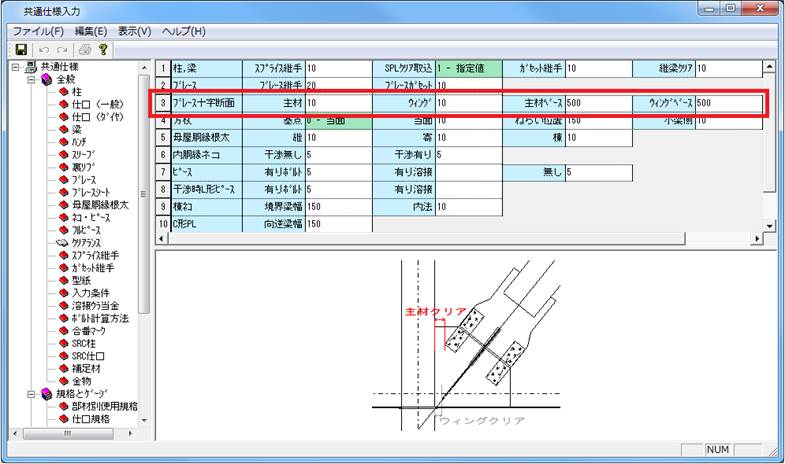

  1.[クリアランス]−[ブレース十字断面]

     ・十字ブレースに関するクリアランス項目が追加されました。

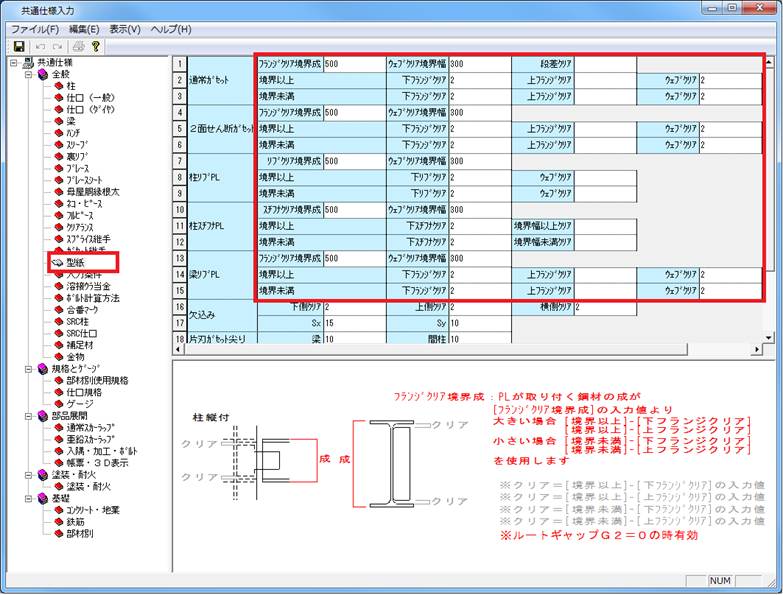

  2.[型紙]−[境界成]/[境界未満]追加

     ・型紙クリアランスの境界項目に梁成が追加、さらに下フランジクリア、上フランジクリア、ウェブクリアともに

       境界以上、未満それぞれのクリア設定が出来るようになりました。

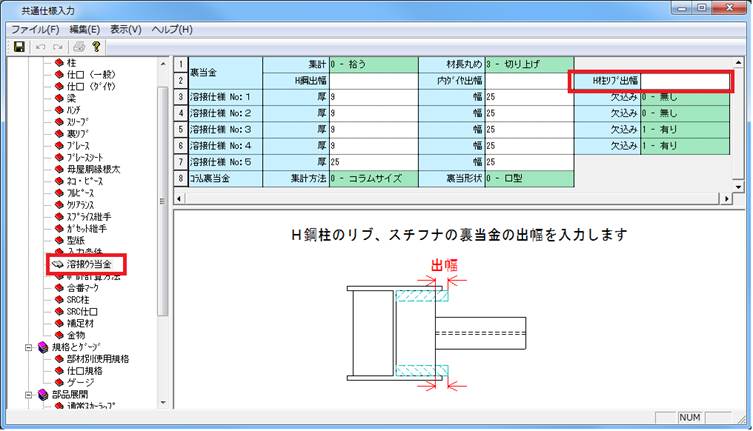

  3.[溶接ウラ当金]−[H柱リブ出幅

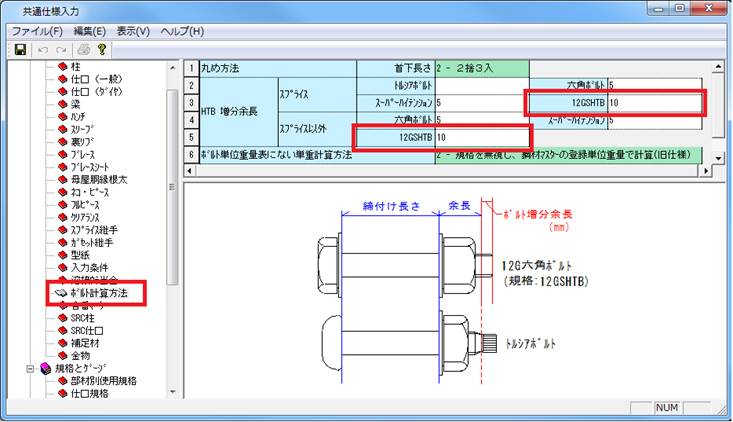

  4.[ボルト計算方法]−[12GSHTB]

     HTB 増分余長で[12GSHTB]の項目が追加されました。

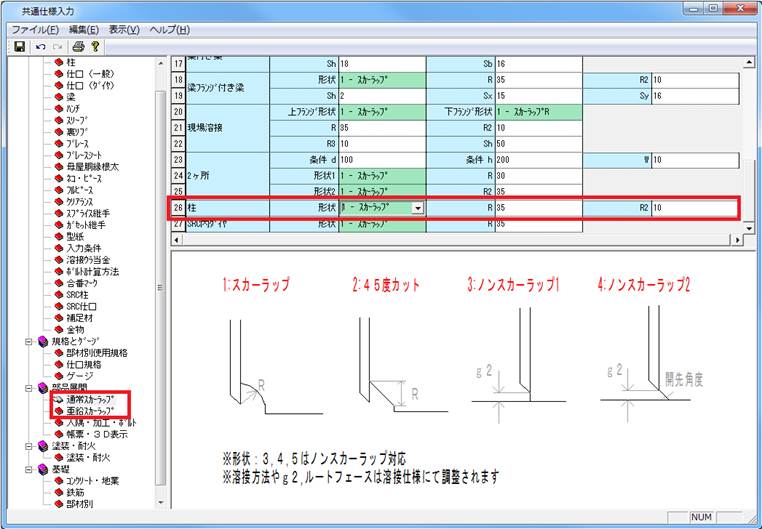

  5.[スカーラップ]/[亜鉛スカーラップ]−[柱]

     ・柱のスカーラップに対応しました。

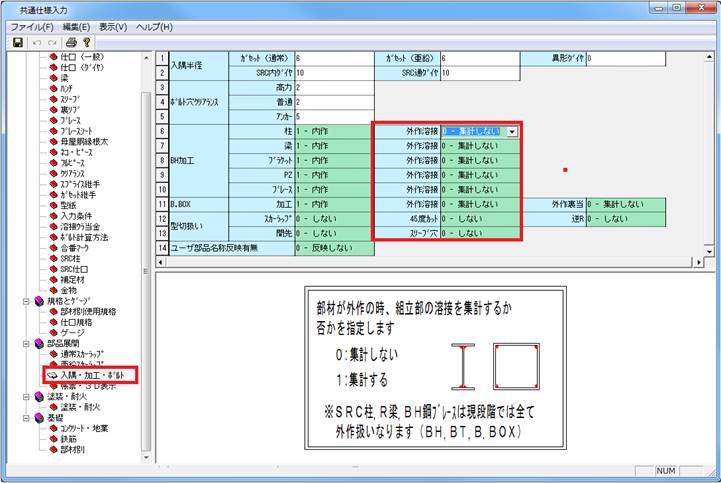

  6.[入隅・加工・ボルト]−[外作溶接]

     BH加工を[2-外作]に設定しているとき、集計で溶接を拾うか否かを選択できます。

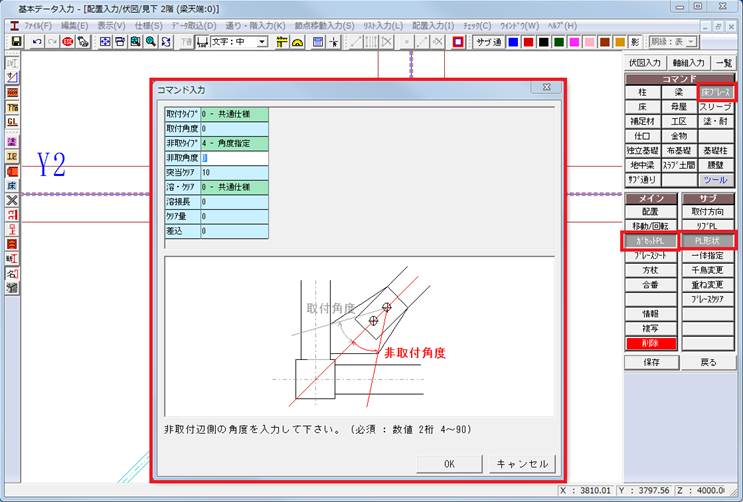

  [ブレース]−[ガセット]−[PL形状]の時、設定画面の表示をするようになりました。

     ・コマンド選択時に設定画面を表示する様にしました。

       以下のコマンドも同様にダイアログを表示します。

         [ガセットPL][ブレースクリア]

         [ガセットPL][リブPL]

         [方杖][詳細変更]

         [移動・回転][レベル変更]

         [移動回転][ねらい]

         [情報][プロパティ]










 [基本入力(リスト)]

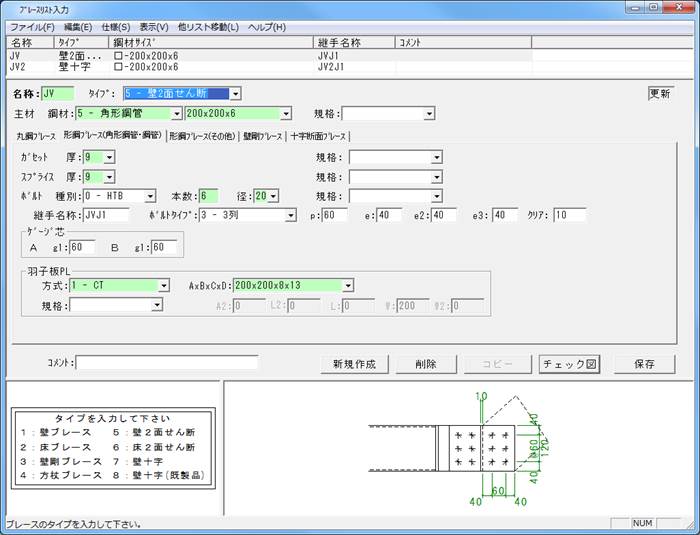

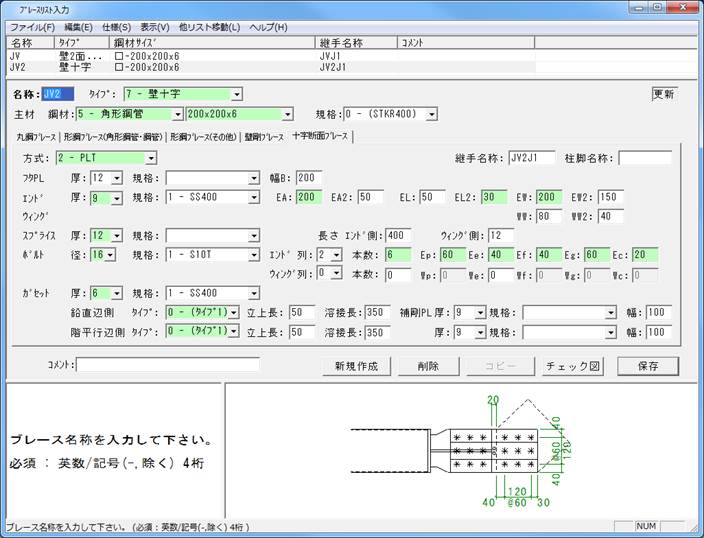

  1.十字断面ブレース追加しました。

   (壁十字)、(壁十字(既製品)







  2.2面せん断ブレース追加しました。  (壁・床)

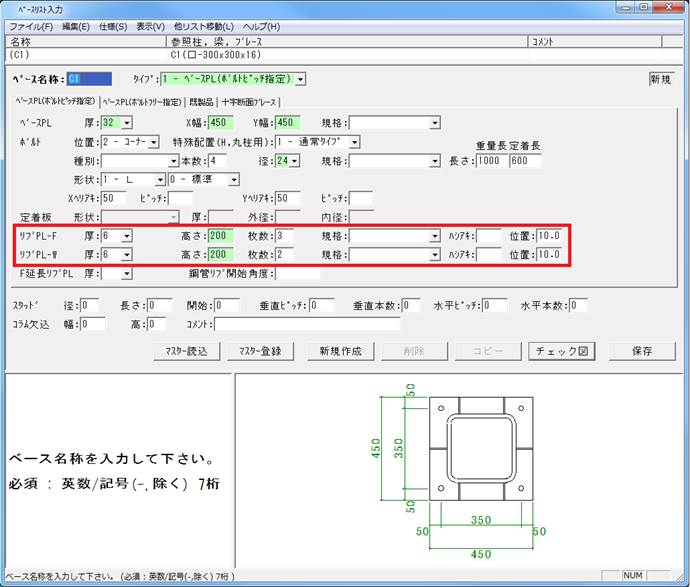

  3.角型鋼管の柱脚リブの設定パターンが増えました。

     H柱の柱脚リブと同様にリブを設定できるようになりました。

      [リブPL-F]がガイド図上の左右のリブ、[リブPL-W]がガイド図上の上下のリブ

     それぞれで枚数を設定出来ます。









 [基本入力(配置)]

  [ブロック名称][仕分名称に変更しました。

     [配置入力]の各項目にある[合番][ブロック名称][仕分名称]に名前を変更しました。



 [図面・帳票(仕様)]

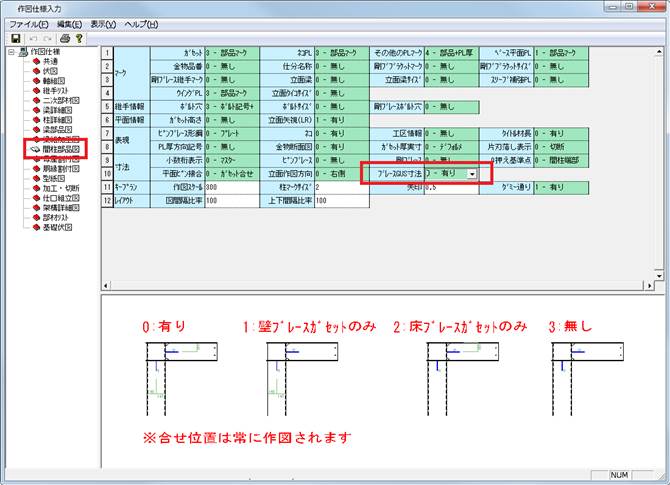

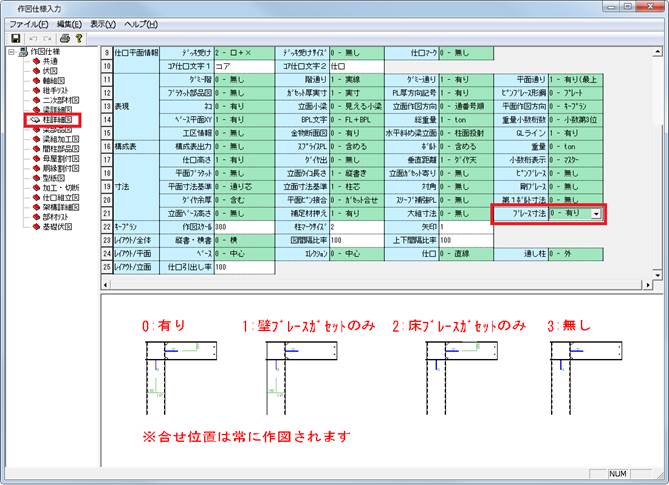

  1.[作図仕様]―[柱詳細図]―[ブレースGUS寸法]

    [作図仕様]―[間柱部品図]―[ブレースGUS寸法]

     ・柱詳細図、間柱部品図でガセットの追寸を表現できます。

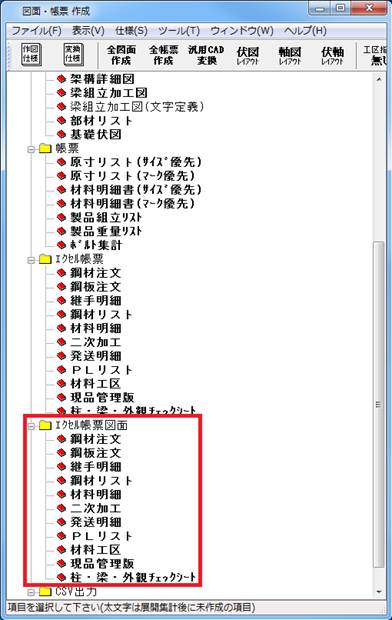

  2.エクセル帳票図面

     ・エクセル帳票を汎用CAD形式で出力できるようになりました。

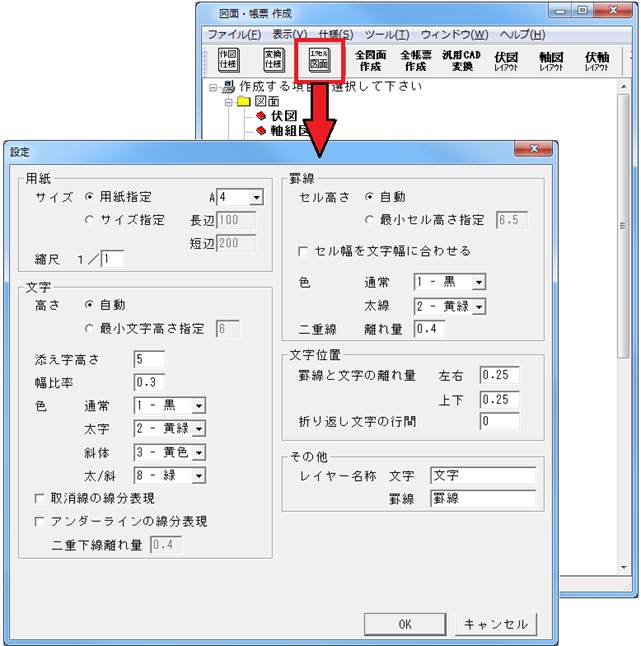

  3.[エクセル図面]設定画面を追加しました。

     ・エクセル帳票図面の用紙サイズや、文字サイズ、線の色や種類などが変更できます。









 [積算集計]

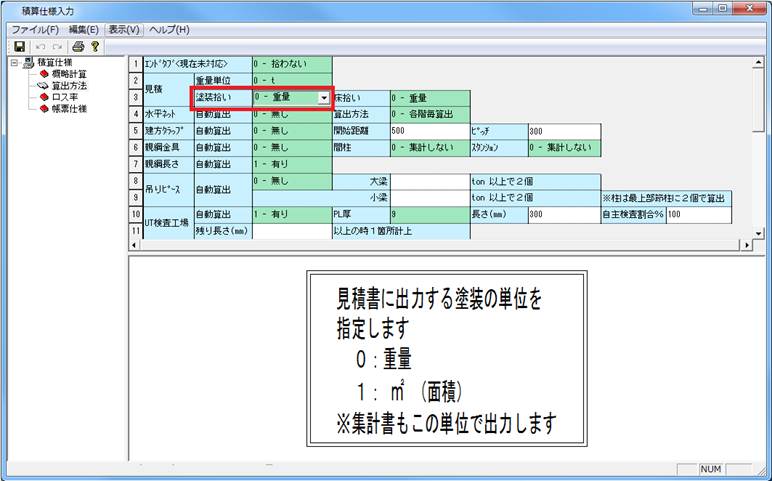

  1.[積算仕様]−[算出方法]−[塗装拾い]

     ・メッキ塗装の集計が重量、u切り替え出来るようになりました。

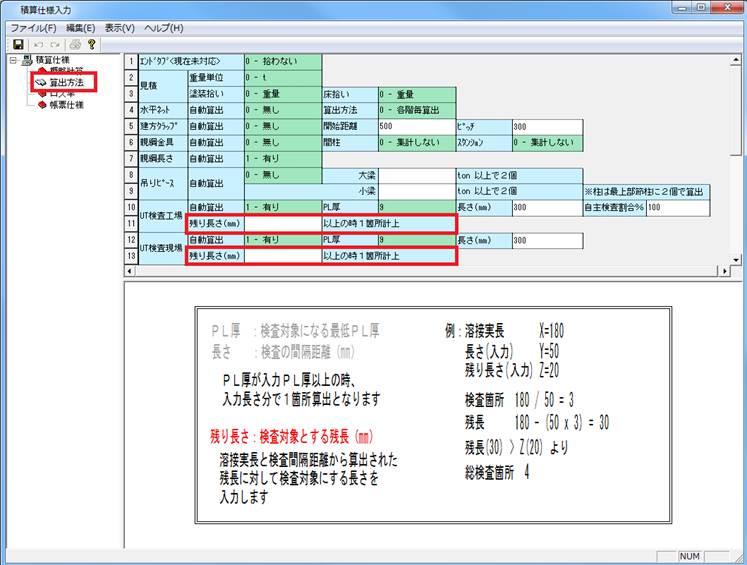

  2.[積算仕様]−[算出方法]−[残り長さ(mm)











 [その他]

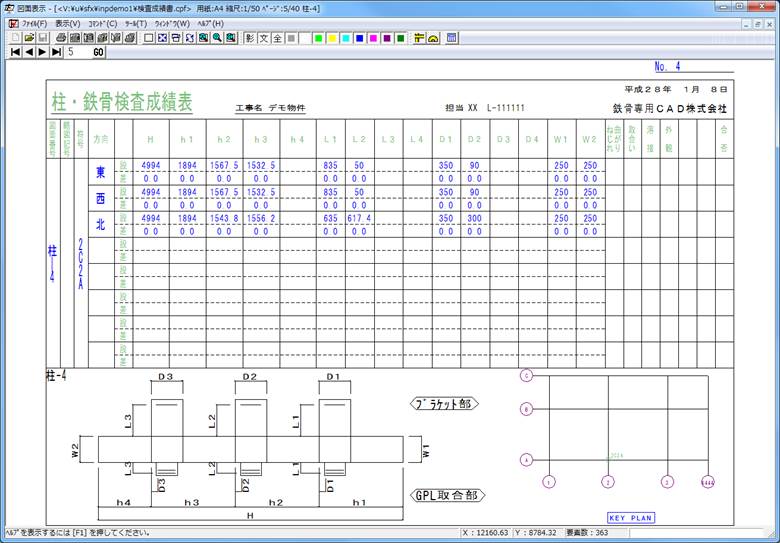

  1.検査成績書の表現で現場溶接のGPLに対応しました。










 [汎用]

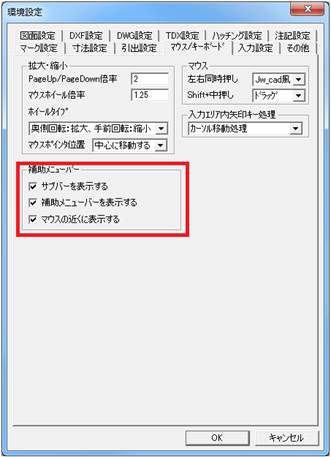

  1.[環境設定]−[マウス・キーボード]−[補助メニューバー]追加

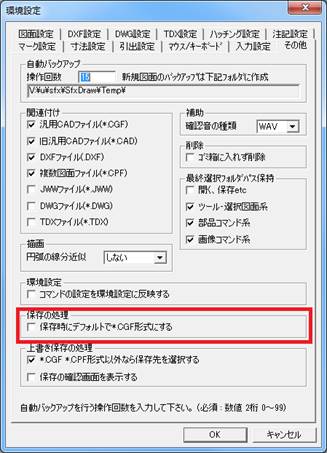

  2.[環境設定]−[その他]−[保存の処理]

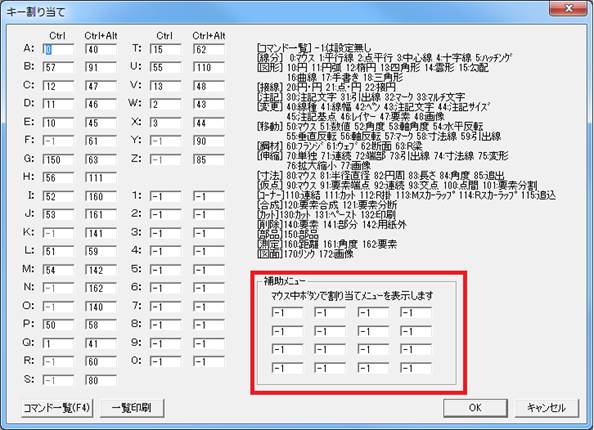

  3.[ファイル]−[キー割り当て]−[補助メニュー]追加

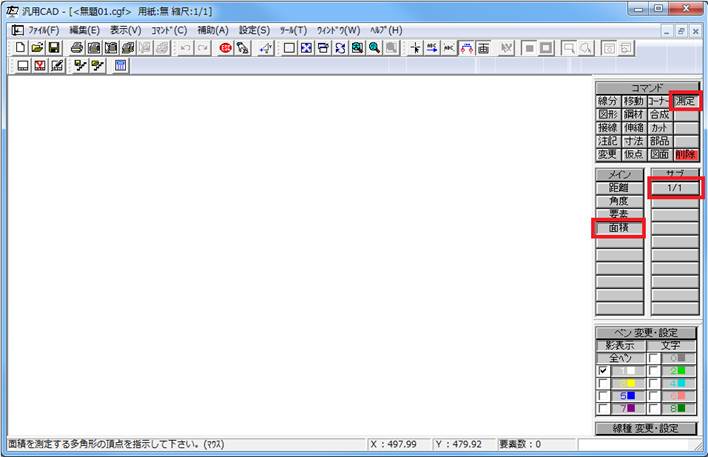

  4.[測定]−[面積]

     ・面積の測定ができるようになりました。
